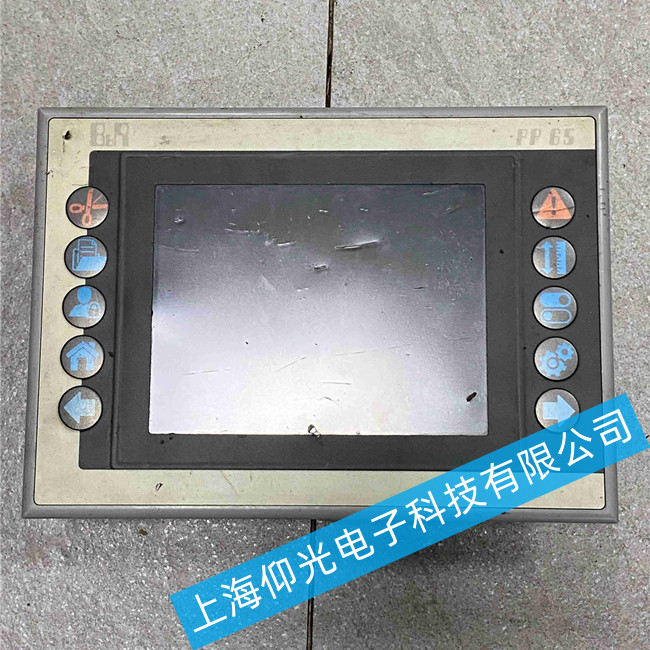

在工業自動化領域，貝加萊觸摸屏以其高精度和可靠性成為核心人機交互設備。然而，部分區域觸摸無反應的故障常令現場工程師陷入困境。本文深度解析故障根源，提供系統化維修方案，助力快速恢復設備運行。
故障根源深度剖析
硬件層面，觸摸傳感器老化、連接線氧化斷裂、控制卡故障是主要誘因。如某化工廠案例顯示，RS485總線末端未加裝120Ω終端電阻導致信號反射，引發局部觸摸失效。電容屏ITO涂層電阻值異常（正常200-500Ω）可能造成區域靈敏度下降。電源波動（24V供電允許±5%波動）或電磁干擾（如變頻器產生的噪聲）也可能導致區域信號傳輸異常。
軟件配置方面，驅動程序版本不兼容、系統參數誤設（如觸摸靈敏度閾值過低）、固件版本缺陷等問題頻發。某電子廠通過升級固件至V4.08版本，解決了多點觸摸漂移導致的區域失效問題。環境因素亦不容忽視——高濕環境（超過80%RH）可能導致內部結露，低溫環境（低于0℃）可能引發電容屏響應延遲。
系統化維修策略
物理層檢測優先：使用Fluke線纜測試儀驗證信號完整性，重點檢查屏蔽層接地電阻（應＜0.5Ω）。對觸摸屏表面進行專業清潔，使用專用清潔劑去除油污，避免使用腐蝕性溶劑。
軟件校準與配置：通過Automation Studio軟件重新校準觸摸屏，調整采樣率參數（如GP4000系列建議ReportRate設為100Hz）。檢查系統日志，排查資源沖突，更新至最新驅動程序。
電源質量驗證：示波器檢測電源波紋電壓，加裝LC濾波電路抑制變頻器噪聲。對電源模塊進行負載測試，確保輸出穩定。
環境調控：安裝溫濕度傳感器，配置除濕裝置和散熱風扇，維持0-45℃/20%-80%RH的運行環境。加裝Mu金屬屏蔽罩可有效降低電磁干擾。
硬件模塊級維修：對疑似故障的控制卡進行信號發生器測試，定位故障芯片。更換損壞的觸摸傳感器時，需進行四點校準確保定位精度。
預防性維護體系
建立季度維護計劃，包含表面清潔、緊固件檢查、接地測試等項目。備用模塊需存放在防靜電袋中，并定期進行功能測試。通過實施雙屏熱備系統（切換時間＜50ms），可將停機損失降低90%以上，顯著提升系統MTBF。
通過系統化的故障樹分析（FTA）方法，結合軟硬件協同優化策略，貝加萊觸摸屏部分區域失效問題可實現根本性解決。專業團隊應建立故障代碼數據庫，持續積累維修經驗，為工業自動化設備的穩定運行提供堅實保障。
