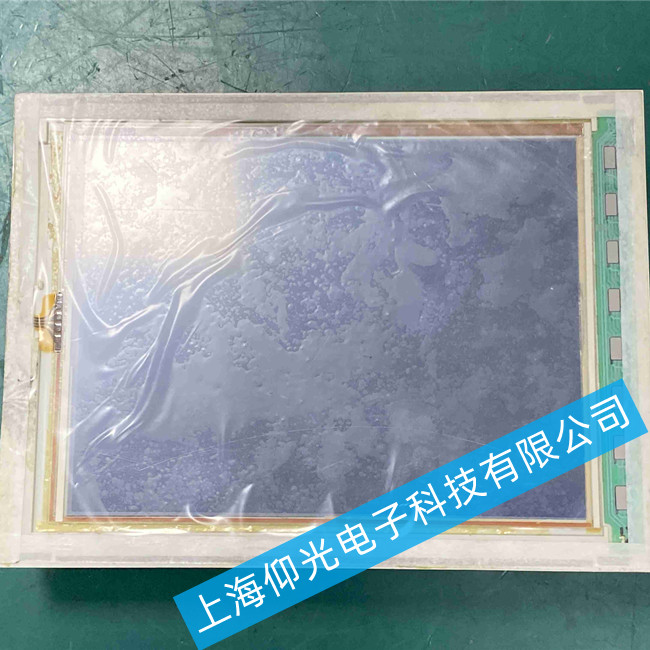

富士觸摸屏維修V9080iSD-1顯示內容錯亂故障維修
富士觸摸屏維修現場排查流程（“先軟后硬”原則）
步驟 1：基礎檢查與安全準備
斷電后測量輸入電壓：DC24V±10%（21–26.4V），空載紋波＜100mV。
檢查接地：PE 端子電阻≤4Ω，避免浮地引入干擾。
備份工程：通過 CF 卡或上位機軟件（如 FUJI HMI Designer）完整導出當前程序。
步驟 2：軟件層面快速驗證
重啟并觀察：冷啟動（斷電 30s 再上電）后，若亂碼消失且能穩定運行一段時間，重點排查電源/干擾；若立即復現，傾向程序或硬件問題。
恢復出廠設置：
進入系統菜單 → Maintenance → Initialize（注意：此操作會清除所有工程和配方）。
若恢復后顯示正常（僅系統默認畫面），則確認原工程文件損壞或配置沖突。
重裝工程：
使用備份工程重新下載，或從源項目編譯后下載。
對比 PLC 地址表：確認 HMI 中按鈕、數值顯示地址與 PLC 程序一致。
更新固件：從富士官網下載對應型號最新固件，通過 CF 卡升級（需確保供電穩定）。
步驟 3：硬件連接與干擾排查
檢查所有連接器：
屏線：LVDS 接口重新拔插，觀察金手指有無氧化、彎曲。
觸摸 FPC：按壓接口確認接觸，必要時用無水酒精清洗。
電源端子：緊固螺絲，避免虛接打火。
隔離干擾源：
臨時為觸摸屏單獨供電（隔離變壓器或穩壓源），若故障消失，說明原電源質量差或共地干擾。
信號線與動力線分開走線，交叉時成 90°，必要時加磁環。
更換 CF 卡：使用原裝或工業級 CF 卡，格式化后重裝工程測試。
步驟 4：主板級深度檢測（需拆機，謹慎操作）
目檢主板：觀察電容是否鼓包、芯片周邊有無助焊劑殘留、BGA 焊點有無裂紋（需放大鏡）。
測量關鍵電壓：
+5V_STBY（待機）：正常 5.0±0.1V。
+3.3V_CORE（核心）：3.3±0.05V，紋波＜50mV。
+1.8V_DDR（內存）：1.8±0.03V。
任一電壓異常需追查 DC-DC 電路（MOSFET、電感、濾波電容）。
內存測試：運行內存測試程序（如有），或長時間滿負荷運行工程觀察是否死機頻發。
