AB伺服驅動器報警代碼維修
1． 關于指示燈判斷故障
（1）模塊led指示燈
綠燈長亮＝正常
綠燈閃爍＝待命
紅燈長亮＝故障
紅燈閃爍＝等待復位
紅綠燈交替閃爍＝
自檢狀態
（2） 網絡led指示燈
所有熄滅＝ip未匹配或無電源
綠燈長亮＝正常
綠燈閃爍＝已經捕獲ip，正在建立通訊
紅
燈長亮＝ip地址沖突
紅燈閃爍＝連接超時
紅綠燈交替閃爍＝自檢狀態
以太網led速度狀態指示燈
滅＝10mbt
亮＝100mbt穩定
以太網狀態led指示燈
滅＝無連接
明＝鏈接已經建立
閃爍＝數據傳輸中
2．
AB伺服驅動器維修不同的故障報警信息提示
FLT Sxx／FLT Mxx＝標準運行期間報警故障
INIT FLT Sxx／INIT FLT Mxx＝初始化期間故障報警
NODE FLTxx＝會影響驅動器正常運行報警
NODE ALARM xx＝影響驅動器正常運行，想控制器告警
INHIBIT Mxx＝驅動器激活時報警
FLT Sxx故障信息：
FLT S03 – MTR OVERSPEED FL ＝電機超速，馬達速度超出設定值
FLT S05 – MTR OVERTEMP FL ＝馬達過溫或散熱不良
FLT S07 – MTR OVERLOAD FL ＝馬達過載（出廠設定值）
FLT S08 – MTR OVERLOAD UL ＝馬達溫度超出伺服器設定參數
FLT S10 – INV OVERCURRENT ＝伺服器過輸出過電流
FLT S11 – INV OVERTEMP FL ＝伺服器過溫或通風不良
FLT S13 – INV OVERLOAD FL ＝伺服器過載（出廠設定值）
FLT S14 – INV OVERLOAD UL ＝伺服器過載（用戶設定值）
FLT S15 – CONV OVERCURRENT ＝伺服器整流部分過流報警
FLT S16 – GROUND CURRENT ＝伺服器有輸出接地或損壞
FLT S18 – CONV OVERTEMP FL ＝伺服器整流電路過溫
FLT S20 – CONV OVERLOAD FL ＝伺服器整流部分過載（出廠設定值）
FLT S21 – CONV OVERLOAD UL ＝伺服器整流熱過載（用戶設定值）
FLT S23 – AC PHASE LOSS ＝伺服器輸入缺相
FLT S25 – PRECHARGE FAILURE ＝啟動充電失敗故障
FLT S29 – BUS OVERLOAD FL ＝母線熱過載故障（出廠設定值）
FLT S30 – BUS OVERLOAD UL ＝母線熱過載故障（用戶設定值）
FLT S31 – BUS REGULATOR ＝母線檢測電路壞或母線旁路器壞
FLT S33 – BUS UNDERVOLT FL＝母線欠壓（出廠設定值）
FLT S34 – BUS UNDERVOLT UL ＝母線欠壓（用戶設定值）
FLT S35 – BUS OVERVOLT FL ＝母線過電壓
FLT S39 – BUS POWER LEAK ＝母線功率不足故障
FLT S45 – FDBK COMM FL ＝電機發聵電路故障
FLT S47 – FDBK DEVICE FAILURE ＝反饋設備損壞故障
FLT S54 – POSN ERROR ＝位置控制誤差過大，注意反饋速度或負載）

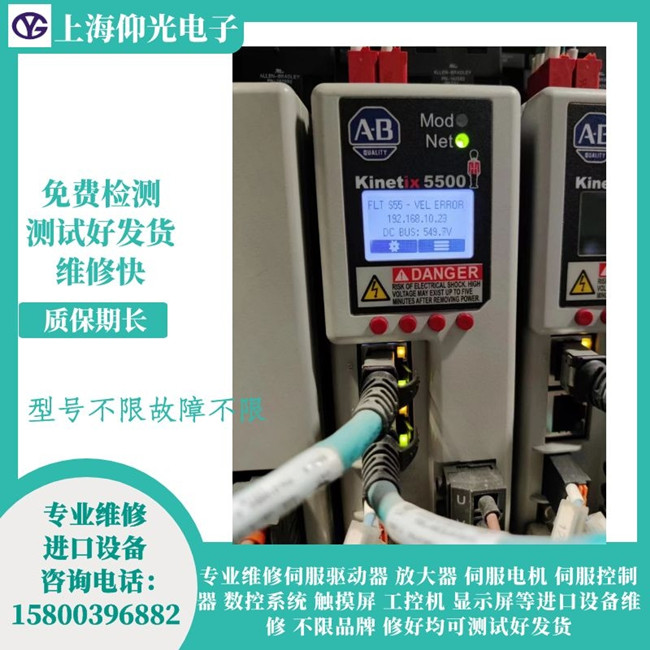

FLT S55 – VEL ERROR ＝速度發聵誤差過大
FLT S56 – OVERTORQUE LIMIT ＝伺服器輸出國轉矩故障
FLT S57 – UNDERTORQUE LIMIT ＝伺服器輸出欠轉矩故障
二、flt mxx故障信息：
FLT M02 – MOTOR VOLTAGE ＝馬達電壓不匹配
F
LT M14 – CURR FDBK OFFSET ＝電流反饋偏差過大或輸出不平衡
FLT M25 – COMMON BUS ＝使用公共直流母線時，母線故障
FLT M26 – RUNTIME ERROR ＝運行時發生錯誤
三、
INIT FLT 故障信息：
INIT FLT S03 – NVMEM CHKSUM ＝存儲器校驗錯誤
INIT FLT M01 – ENCODER DATA ＝只能編碼器數據錯誤
INIT FLT M02 – MTR DATA RANGE ＝馬達數據錯誤或不匹配
INIT FLT M03 – MTR ENC STARTUP ＝馬達和驅動器無法建立通訊
NIT FLT M20 – UNKNOWNMODULE ＝無法識別的模塊
INIT FLT M21 – FACTORY CONFIG ＝出廠數據丟失或無法復位
INHIBIT故障信息：
INHIBIT S02 – MOTOR NOTCONFIGURED ＝沒有匹配好馬達
INHIBIT S03 – FEEDBACK NOTCONFIGURED ＝編碼器為配置好
INHIBIT M05 – SAFE TORQUE OFF ＝啟動（安全開關）禁止
NODE FLT故障信息：
NODE FLT 01 – LATE CTRL UPDATE ＝控制器更新次數過多，數據丟失
NODE FLT 02 – PROC WATCHDOG ＝不能復位，看門狗壞或主板壞
NODE FLT 03 – HARDWARE 00 ＝硬件故障，驅動器無法與電源板建立通訊
NODE FLT 03 – HARDWARE 01 ＝編碼器板壞或編碼器壞造成無法通信
NODE FLT 05 – CLOCK SKEW FLT ＝時鐘不同步，控制器和驅動器時間不一致
NODE FLT 06 – LOST CTRL CONN ＝控制器通訊故障，比如以太網……
NODE FLT 07 – CLOCK SYNC 系統故障，控制和驅動時間設置不一致
NODE FLT 09 – DUPLICATE IP ADDRESS ＝ip地址有沖突
NODE ALARM故障信息：
NODE ALARM 01 – LATE CTRL UPDATE ＝控制器更新告警
NODE ALARM 03 – CLOCK JITTER ＝時鐘抖動發生，網絡或設置故障
NODE ALARM 05 – CLOCK SYNC ALARM ＝時鐘同步報警，檢查網絡或交換機
