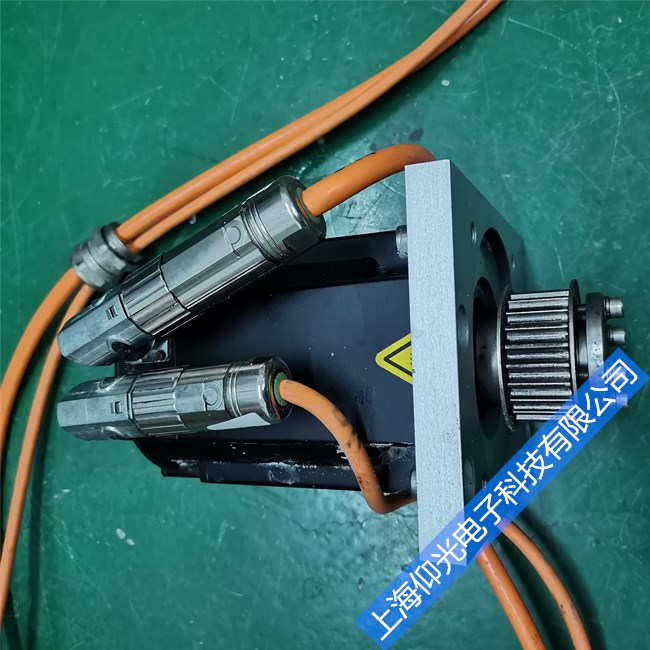

伺服電機編碼器相位與轉子磁極相位零點如何對齊的修復？
1、增量式編碼器的相位對齊方式
帶換相信號的增量式編碼器的UVW電子換相信號的相位與轉子磁極相位，或曰電角度相位之間的對齊方法如下：
（1）用一個直流電源給電機的UV繞組通以小于額定電流的直流電，U入，V出，將電機軸定向至一個平衡位置；
（2）用示波器觀察編碼器的U相信號和Z信號；
（3）調整編碼器轉軸與電機軸的相對位置；
（4）一邊調整，一邊觀察編碼器U相信號跳變沿，和Z信號，直到Z信號穩定在高電平上（在此默認Z信號的常態為低電平），鎖定編碼器與電機的相對位置關系；
（5）來回扭轉電機軸，撒手后，若電機軸每次自由回復到平衡位置時，Z信號都能穩定在高電平上，則對齊有效。
2、式編碼器的相位對齊方式
式編碼器的相位對齊對于單圈和多圈而言，差別不大，其實都是在一圈內對齊編碼器的檢測相位與電機電角度的相位。目前非常實用的方法是利用編碼器內部的EEPROM，存儲編碼器隨機安裝在電機軸上后實測的相位，具體方法如下：
（1）將編碼器隨機安裝在電機上，即固結編碼器轉軸與電機軸，以及編碼器外殼與電機外殼；
（2）用一個直流電源給電機的UV繞組通以小于額定電流的直流電，U入，V出，將電機軸定向至一個平衡位置；
（3）用伺服驅動器讀取編碼器的單圈位置值，并存入編碼器內部記錄電機電角度初始相位的EEPROM中；
（4）對齊過程結束。
