三菱M64AS系統故障維修案例分享
故障：屏幕上顯示的值大于實際值

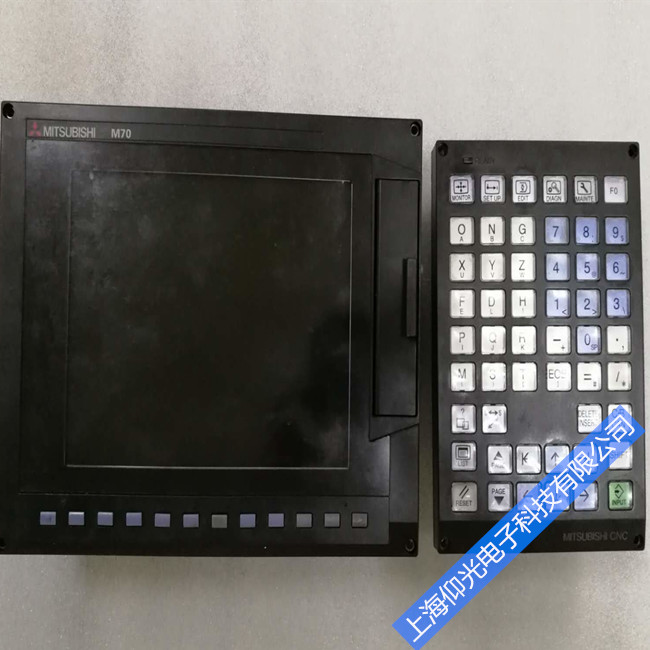

設備是數控車床配三菱M64AS系統。
故障現象：屏幕上顯示的值大于實際值；在為某客戶做沒備改造時，出現屏幕上顯示的值大于實際值的現象。
分析與觀察：與該現象有關的因素包括：電動機齒輪比和機械齒輪比；運動部件的螺距；機械連接部位出現滑動。
當時該客戶的設備系購進的舊設備，齒輪箱的減速比也查不到，運動副是齒輪齒條。
三菱CNC伺服電動機的有關參數中：#220l=電動機端齒輪比；#2202=機械端齒輪比；舵218=螺距。由于齒輪箱減速比已經查不到，客戶怎么也提供不出來。只能通過試驗測定其齒輪比。筆者采用的試驗方法如下：
先設定#201=1、#2202=1(相當于1：1聯接)、螺距#2208=10mm(相當于采用10mm螺距絲杠)。連續發出定位1000 mm、2000 mm、3000mm的指令，測量其對應的實際值。假設指令值=L1，實際值=如，則減速箱的齒輪比=L1/L2。反復測量10次，取整數值。設定#2202=L1/L2即可。
當然機械部分的滑動更是造成上述現象的因素，一開始就應該排除。
對于舊設備改造，在資料不足的情況下，這是一個辦法。
