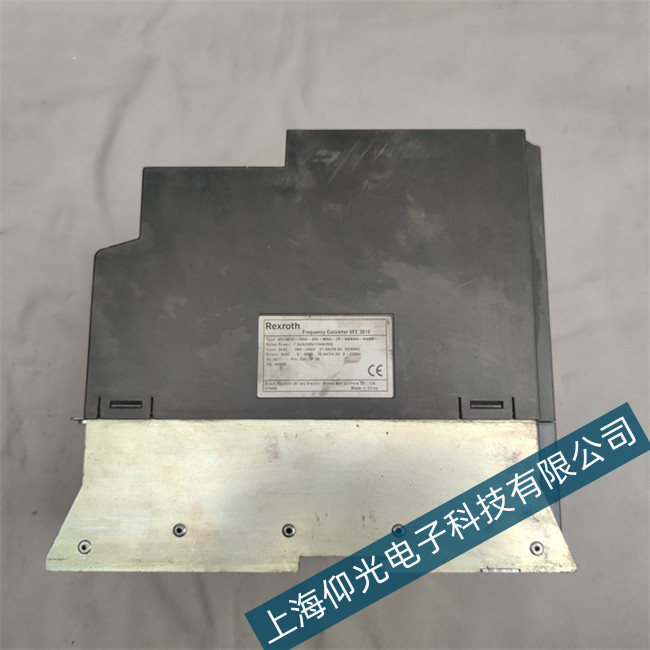

rexroth力士樂變頻器維修：力士樂變頻器電路故障時可以用電阻來檢測，一般的熱電阻測溫電路原理是四線制測溫應用電路圖這是一個用于四線制測溫的專用芯片,分析這個芯片的工作原理可以很好地理解四線制的測溫電路。ADT70內部包含一個儀用放大器、一個運算放大器、一個2.5V基準電壓源,兩個對稱輸出式電流源。其中力士樂變頻器中一個電流源輸出串聯一個1000參考電阻,在節點C和D之間產生電壓降,另一電流源輸出串聯熱電阻PRTD,在節點A和B之間產生電壓降,同時B點電壓接到運算放大器的同相輸入端,D點電壓接到同相放大器的反相輸入端因為“虛短”,B和D的電壓相等,那么加在儀用放大器兩個輸入端之間的電壓差即是恒流源通過參考電阻產生的電壓與恒流源通過熱電阻產生的電壓的差值。
rexroth力士樂變頻器維修：力士樂變頻器電壓差值與熱電阻和參考電阻的電阻差成正比,因為虛斷,連接熱電阻到運放輸入端之間的連線沒有電流,只取電壓,所以引線不會構成對熱電阻測量的影響,測量的精度能夠很好保證。力士樂變頻器ADT70內置的儀用放大器將電壓信號放大后,從OUT1A端子輸出,再送其他電路。處理外接在RGA和RGB端子上的50k9電阻決定儀用放大器的增益由以上介紹的熱電阻不同測溫電路看出,二線制測溫只需兩根引線,但精度不高;三線制測溫精度可以,但需三根引線,而且須保證三根引線線徑、材質、長度一致才可達到精度要求;四線制測溫精度**,且對引線的要求不高,但接線需四根。一般情況下力士樂變頻器如果測溫點較多,使用的導線成本增加明顯,故障隱患也會隨之增加。
力士樂變頻器工控設備維修點：理論上力士樂變頻器電流源的內阻為無窮大,同一個回路內的元件通過相同大小的電流,利用這一特點,工業上廣泛采用4~20mA電流環路來傳輸模擬信號。上海仰光電子科技有限公司專業從事各知名品牌伺服驅動器維修,伺服電機維修,觸摸屏維修,變頻器維修,伺服器維修,伺服控制器維修,數控系統維修改造，機器人維修保養以及各種板卡,芯片級維修維護,免費檢測,快速維修,部分立等可取!
