貝加萊數控系統維修故障診斷
(1) 初步判別
通常在資料較全時，可通過資料分析判斷故障所在，或采取接口信號法根據故障現象判別可能發生故障的部位，而后再按照故障與這一部位的具體特點，逐個部位檢查，初步判別。在實際應用中，可能用一種方法即可查到故障并排除，有時需要多種方法并用。對各種判別故障點的方法的掌握 程度主要取決于對故障設備原理與結構掌握的深度。
(2) 報警處理
① 系統報警的處理：數控系統發生故障時，一般在顯示屏或操作面板上給出故障信號和相應的信息。通常系統的操作手冊或調整手冊中都有詳細的報警號，報警內容和處理方法。由于系統的報警設置單一、齊全、嚴密、明確、維修人員可根據每一警報后面給出的信息與處理辦法自 行處理。
② 機床報警和操作信息的處理：機床制造廠根據機床的電氣特點，應用PLC程序，將一些能反映機床接口電氣控制方面的故障或操作信息以特定的標志， 通過顯示器給出，并可通過特定鍵，看到更詳盡的報警說明。這類報警可以根據機床廠提供的排除故障手冊進行處理，也可以利用操作面板或編程器根據電路圖和 PLC程序，查出相應的信號狀態，按邏輯關系找出故障點進行處理。
(3) 無報警或無法報警的故障處理
當系統的PLC無法運行，系統已停機或系統沒有報警但工作不正常時，需要根據故障發生前后的系統狀態信息，運用已掌握的理論基礎，進行分析，做出正確的判斷。下面闡述這種故障診斷和排除辦法。
數控機床開機調試
數控機床是一種技術含量很高的機電儀一體化的機床，用戶買到一臺數控機床后，是否正確的安全地開機，調試是很關鍵的一步。這一步的正確與否在很大程序上決定了這臺數控機床能否發揮正常的經濟效率以及它本身的使用壽命，這對數控機床的生產廠和用戶廠都是事關重大的課題。數控機床開機，調試 應按下列的步驟進行。

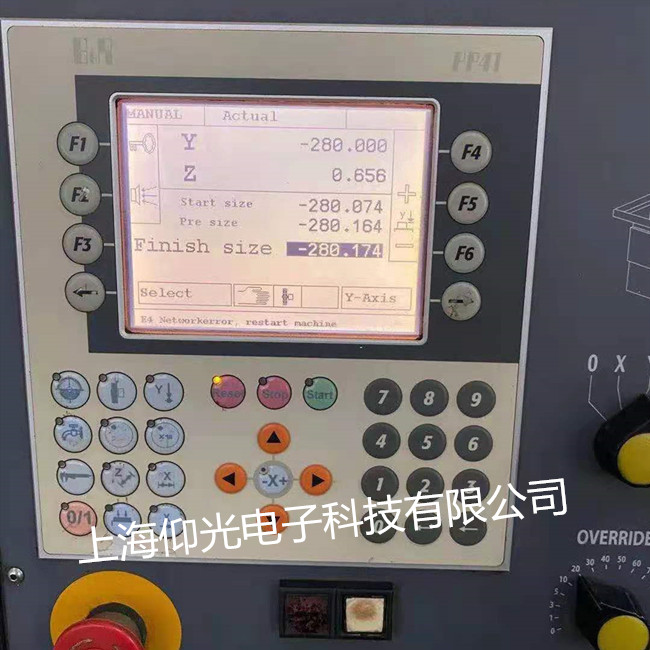

貝加萊系統屏顯示E4維修常見故障：
1.觸摸屏、人機界面、控制面板
常見故障現象有：通電不顯示、觸摸屏不靈、觸摸后鼠標跑偏、面板按鍵無反應、觸摸表面碎裂、花屏、白屏、閃屏及程序等故障維修；
2.伺服驅動器
常見故障現象有：驅動器報警、無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地故障、參數錯誤、有顯示無輸出、編碼器報警、模塊損壞等；
3.伺服電機(伺服馬達)
常見故障現象有：1.電機上電、機械振蕩(加／減速時) 2.電機上電、機械運動異常快速(飛車) 3.主軸不能定向移動或定向移動不到位 4.出現NC錯誤報警 5.伺服系統報警 6.編碼器報警 7.電機卡死等；
4.工業電腦、工控主機
常見故障現象有：開不了機、上電后不工作、開機進不了系統、開機后自動重啟或頻繁重啟、開機跳過系統介面滾動條會黑屏、藍屏、自動重啟或關機；
5.變頻器
常見故障現象有：整流模塊損壞、逆變模塊損壞、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流.
1）、故障現象：電機不能啟動
故障原因：停機按鈕鎖死,變頻器起運頻率太低,機械卡死,連鎖保護
解決措施：檢查控箱面板停止按鈕，按鈕是否復位,重新設定變頻器頻率。用手轉動氣脹軸，檢查傳動部分是否有卡滯現象。依次檢查各功能部件有無損失或破壞，檢查各部件的工作狀態是否位于開機要求位置。
2）、故障現象：套印不準
故障原因：壓印膠輥壓力不合適或兩端壓力不均勻。薄膜入出料張力有波動或張力過小。薄膜卷料有荷葉邊，厚薄不均勻或膜間夾層有空氣。熱風量太大，薄膜過熱后變形。版輥直徑有誤差或印刷版輥本身圖案變形套印不準。設備長期使用未妥善保養，不見損耗嚴重，部件精度損失。
解決措施：調整合適的壓力或將壓力調整均勻。調整收放卷張力和出入料牽引張力使得張力均衡。換新料，刺破薄膜間氣泡。調整合適的烘箱溫度和風量。將版輥誤差均勻分布，嚴重時必須重新制版。更換磨損部件，檢修設備恢復設備使用精度。
3）、故障現象：印刷基材走料起皺。
故障原因：送料輥平行精度差。收卷或出料牽引張力不均勻熱風吹送不均勻印刷版輥和壓印膠輥壓力不均勻。
解決措施：調整各送料輥相對與版輥的平行精度直至滿足要求。調整出料牽引張力或收卷張力的大小。調整熱風風量的大小，調整熱風使其穩定并均勻吹送。調整壓印膠輥兩壓印氣缸節流閥使其膠輥上升下壓動作同步，無干涉。
4）、故障現象：圖文模糊，有印刷缺陷。
故障原因：熱風過大，油墨干燥太快，油墨積墨在版輥表面（干版），壓印膠輥和印刷版輥壓印力偏小。刮刀和版輥的接觸角度不合適或刮刀刮墨壓力偏小。油墨中溶劑量加入過多。印刷版輥和圖文雕刻太淺，有白點，毛刺。
解決措施：及時加入溶劑或更換溶劑類型，清洗版面積墨。調整壓印膠輥壓力。調整刮刀和版輥的接觸角度及刮刀壓力。適當加入原墨并調和。重新調整印刷版輥，清除版面毛刺。
以上僅列舉了設備使用及印刷過程中常見的設備及工藝故障現象，而實際凹版印刷生產過程中故障較多，且涉及多方面的因素，操作者應根據實際的生產情況找出故障原因并迅速排除，切勿在不了解情況下重復開機，以免造成不必要的損失。
