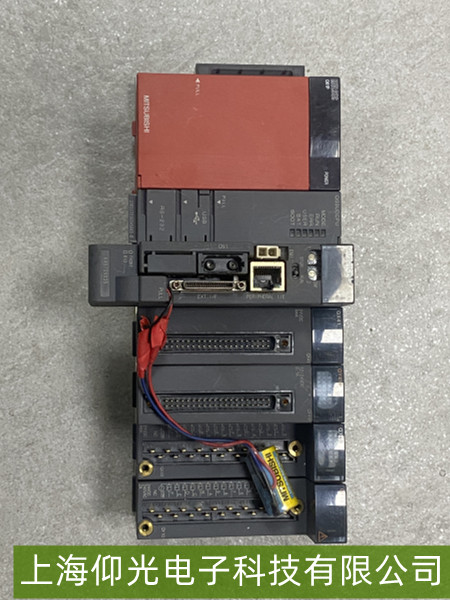

三菱PLC Q61P電源模塊無輸出故障維修指南
一、故障典型表現
三菱PLC Q61P電源模塊無輸出時，主要表現為：
PLC系統失電：連接該電源模塊的PLC CPU、擴展模塊等無工作電壓（如CPU指示燈不亮、擴展模塊無響應）；
輸出電壓為零：用萬用表測量模塊輸出端子（如24V DC輸出端）電壓為0V（正常應為標稱值，Q61P常見輸出為5V DC/3A或24V DC/0.5A等，具體以型號為準）；
無電源指示：模塊面板上的電源指示燈（如有）不亮，或指示燈異常（如閃爍后熄滅）。
二、基礎排查步驟
輸入電源檢查
確認輸入電壓：Q61P需接入外部輸入電源（通常為24V DC或100-240V AC，具體取決于模塊型號，需查閱手冊）。用萬用表測量輸入端子（如L/N或+/-）的電壓是否在額定范圍內（如AC輸入需檢查電壓是否220V±10%，DC輸入是否24V±5%）。若輸入電壓為0V或偏差過大，需排查上級電源（如開關電源、配電線路）。
檢查輸入接線：確認輸入線纜無斷路、虛接（如端子螺絲松動），且正負極/火線零線連接正確（反接可能導致模塊損壞）。
模塊外觀與狀態檢查
物理損壞：觀察模塊是否有燒焦痕跡（如電容鼓包、PCB發黑）、異味或外殼裂痕，若有則可能內部電路已燒毀。
指示燈（如有）：部分Q61P模塊帶電源指示燈（綠色），若指示燈不亮，初步判斷模塊未得電或內部故障；若指示燈亮但無輸出，可能是輸出電路問題。
輸出電路檢測
測量輸出電壓：在模塊輸出端子（如+24V/GND）用萬用表直流電壓檔測量，正常應有標稱電壓（如24V DC模塊應輸出24V±1V）。若輸出為0V，可能是輸出濾波電容失效、穩壓芯片損壞或負載短路。
負載短路排查：斷開模塊所有輸出負載（如PLC CPU、擴展模塊），重新測量輸出電壓。若此時輸出正常，說明負載側存在短路（如CPU電源引腳擊穿、擴展模塊電路故障）；若仍無輸出，則故障在模塊內部。
內部關鍵元件檢測
保險絲/保護電路：Q61P內部通常有輸入保險絲或過流保護電路（如自恢復保險）。用萬用表電阻檔測量保險絲兩端（正常應為導通，若阻值無窮大則熔斷，需更換同規格保險絲）。
穩壓與濾波元件：檢查輸出濾波電容（如電解電容）是否鼓包漏液（失效會導致輸出電壓不穩或無輸出），穩壓芯片（如7824等）是否有過熱痕跡（可用紅外測溫儀檢測，若溫度異常高可能損壞）。
模塊整體更換
若上述檢測確認模塊內部電路（如主控芯片、變壓器）損壞，因Q61P為精密工業模塊，非專業人員維修難度大，建議直接更換同型號（如Q61P-A1/A2等，需匹配輸入輸出規格）備件，并重新上電測試。
四、維修后驗證
修復后需逐步驗證：
先空載上電，測量輸出端子電壓是否符合標稱值（如24V模塊輸出24V±1V）；
逐步接入負載（如CPU、擴展模塊），觀察模塊是否持續穩定輸出（無電壓跌落或過熱）；
檢查PLC系統是否正常啟動（如CPU指示燈亮起，程序可正常運行）。
