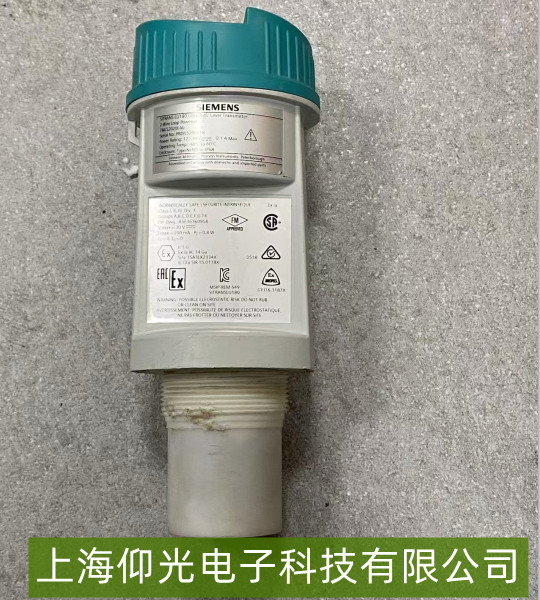

西門子 SITRANS LU 50 超聲波液位計無測量值故障維修指南
西門子SITRANS LU 50超聲波液位計無測量值時，需從安裝、電氣、環境及設備本身四個維度逐步排查，具體維修指南如下：
一、常見故障原因
安裝問題：安裝位置不當（如靠近攪拌器、泡沫區、蒸汽環境）、液位計與液面未垂直、測量范圍超出量程。
電氣連接故障：電源未接通/電壓不穩、信號線松動/破損、通信線路或協議設置錯誤。
環境干擾：強電磁干擾（如附近電機、變頻器）、高溫/高濕環境超出設備工作范圍。
設備硬件故障：超聲波探頭（換能器）損壞、內部電路板故障、傳感器老化。
二、分步排查與維修
1. 檢查安裝情況
位置與垂直度：確認液位計安裝于無攪拌、無泡沫/蒸汽的穩定區域，測量范圍在量程標定范圍內（如 0.25~8m），且探頭與液面保持垂直（偏差≤3°）。
遮擋物：檢查是否有障礙物阻擋超聲波傳播路徑（如管道、支架）。
2. 檢查電氣連接
電源與信號線：斷電后重新插拔電源線和信號線，確保接頭緊固無氧化；用萬用表檢測電源電壓（通常 24V DC，允許±10% 波動），確認供電正常。
通信線路：若通過 Modbus/Profibus 通信，檢查通信線（如 RS485）接線是否正確，終端電阻是否匹配，協議參數（波特率、地址）是否與上位機一致。
3. 排除環境干擾
電磁干擾：觀察附近是否有大功率設備（如變頻器、電焊機），嘗試斷開干擾源測試；必要時為信號線加裝屏蔽層并可靠接地。
溫濕度：檢查環境溫度（通常 -40℃~80℃）和濕度（≤95% RH 無冷凝）是否超限，高溫環境可加裝遮陽罩或冷卻裝置。
4. 檢測設備硬件
探頭狀態：觀察探頭表面是否有污垢、結晶或結冰（常見于低溫環境），用軟布清潔或加熱除冰；若探頭損壞（如受外力破裂），需更換同型號探頭。
設備自檢：通電后觀察顯示屏或指示燈（若有），正常狀態應有液位數值或“準備就緒”提示；若顯示“無信號”“超量程”等報警代碼，參考說明書對應處理。
內部電路：若上述步驟均正常但無測量值，可能是內部主板或信號處理模塊故障，需聯系西門子授權工程師檢測維修。
三、預防與維護建議
定期清潔探頭（每周至每月，視介質清潔度而定），避免污垢影響聲波發射。
安裝時預留維護空間，便于后期檢查探頭和接線。
強干擾環境建議使用屏蔽電纜并單獨接地，遠離動力電纜敷設。
