貝加萊工控屏“花屏閃爍”故障現象解析與維修技巧

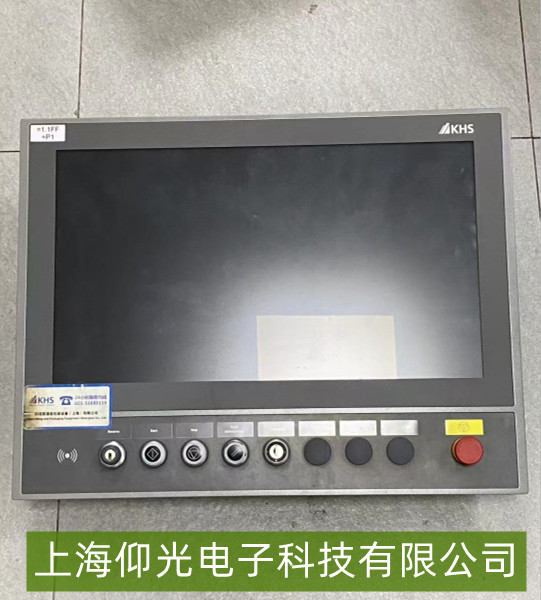

貝加萊工控屏（如Power Panel系列）作為工業人機交互核心設備，“花屏閃爍”是典型故障之一，表現為屏幕顯示出現條紋、噪點、局部黑斑或整體畫面高頻閃爍，輕則影響操作觀察，重則導致界面卡死、數據丟失。以下從故障成因、維修步驟及注意事項展開解析。
一、常見故障原因
硬件連接問題：屏幕與主控單元（如PLC或工控機）的視頻信號線（如VGA/HDMI/DisplayPort）松動、氧化或接口針腳彎曲，導致信號傳輸不穩定；電源線接觸不良（如插頭氧化、線纜老化虛接），引發供電波動。
屏幕自身硬件故障：液晶面板老化（長期高亮度使用或高溫環境導致背光模組或像素點損壞）、排線斷裂（頻繁開合屏幕導致內部連接排線物理損傷）、驅動板（控制芯片或電容失效）異常。
軟件或配置問題：工控屏系統軟件（如貝加萊PP400/PP500系列固件）版本過低、顯示驅動不兼容，或分辨率/刷新率設置錯誤（如超出屏幕支持范圍）。
二、維修關鍵步驟
基礎排查：
斷電重啟工控屏及關聯設備（排除臨時軟件卡頓或緩存異常）；
檢查視頻信號線與電源線連接（重新插拔并固定接口，觀察松動部位；用萬用表檢測電源線電壓是否穩定，正常應為額定值±5%）。
硬件檢測：
外接備用顯示器（通過HDMI/VGA連接同一主控設備，若外屏正常則故障點在原工控屏；若外屏同樣花屏，需排查主控輸出信號或顯卡）；
拆開屏幕外殼（需斷電并防靜電），觀察內部排線是否斷裂（重點檢查屏幕與驅動板連接處）、驅動板電容是否鼓包/漏液（常見于長期高溫環境），液晶面板是否有明顯壞點或裂痕。
干擾排查：
檢查工控屏周邊是否存在大功率設備（如變頻器、電焊機），嘗試調整屏幕安裝位置（遠離干擾源至少30cm），或為信號線加裝屏蔽層（如金屬網包裹+接地）。
軟件修復：
進入工控屏系統設置（通過組合鍵或OSD菜單），恢復默認分辨率/刷新率（參考貝加萊官方手冊推薦值，如1920×1080@60Hz）；升級固件至最新版本（通過貝加萊官網下載對應型號升級包，避免兼容性問題）。
