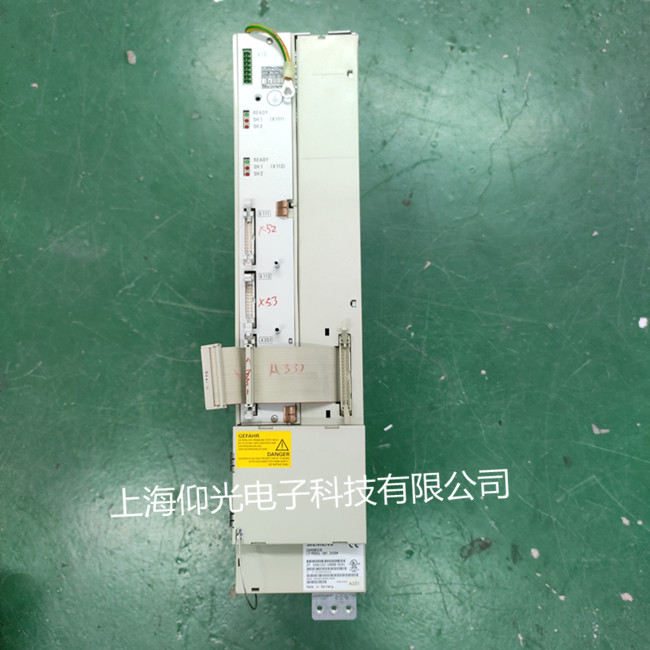

西門子伺服驅動器維修常見故障如下：
故障分析； 其主電路主要由整流電路、濾波電路、逆變電路及制動單元等幾部分構成，其中IGBT(絕緣柵雙極晶體管)構成了變頻器主要硬件，各部分電路功能簡述如下:
1.整流電路
由VD1~VD6組成三相橋式全波整流電路將三相交流電整流成直流電。
2.濾波電路
整流電路輸出的直流電壓為脈動的直流電壓，因而需濾波電路濾去電壓波紋，同時它還在整流電路與逆變電路起到儲能作用。
3.逆變電路
由開關管V1~V6構成逆變電路將直流電壓逆變成三相頻率、電壓可調的交流電以驅動三相電動機，是變頻器實現變頻的關鍵環節。
4.限流電路
由限流電阻R及開關K構成，由于上電瞬間濾波電容端電壓為零，上電瞬間電容充電電流較大，過大的電流可能損壞整流電路，為保護整流電路在變頻器上電瞬間限流電阻串聯到直流回路中，當電容充電到一定時間后通過開關K將電阻短路。
5.制動電路
由制動電阻RB及開關管VB構成，主要作用是用于消耗電動機反饋回來的能量，避免過高的泵升電壓損壞變頻器。
通用型G/P系列變頻器根據功率等級的不同，所選用的IGBT主要有歐派克、三菱、東芝等不同品牌，變頻器功率在18.5kW以下的機型主電路主要采用集整流、逆變、制動電路和溫度檢測為一體的七單元模塊構成，22kW及以上的機型采用整流模塊和三路兩單元逆變模塊構成。
例2.SIEMENS 8MC測量系統故障的維修
故障現象：一臺配套SIEMENS 8MC的臥式加工中心，當X軸運動到某一位置時，液壓電動機自動斷開，且出現報警提示：Y軸測量系統故障。斷電再通電，機床可以恢復正常工作，但X軸運動到某一位置附近，均可能出現同一故障。
分析與處理過程：該機床為進口臥式加工中心，配套SIEMENS 8MC數控系統，SIEMENS 6RA系列直流伺服驅動。由于X軸移動時出現Y軸報警，為了驗證系統的正確性，撥下了X軸測量反饋電纜試驗，系統出現X軸測量系統故障報警，因此，可以排除系統誤報警的原因。
檢查X軸在出現報警的位置及附近，發現它對Y軸測量系統(光柵)并無干涉與影響，且僅移動Y軸亦無報 警，Y軸工作正常。再檢查Y軸電動機電纜插頭、光柵讀數頭和光柵尺狀況，均未發現異常現象。
考慮到該設備屬大型加工中心，電纜較多，電柜與機床之間的電纜長度較長，且所有電纜均固定在電纜架上，隨機床來回移動。根據上述分析，初步判斷由于電纜的彎曲，導致局部斷線的可能性較大。
維修時有意將X軸運動到出現故障點位置，人為移動電纜線，仔細測量Y軸上每一根反饋信號線的連接情況，最終發現其中一根信號線在電纜不斷移動的過程中，偶爾出現開路現象;利用電纜內的備用線替代斷線后，機床恢復正常。
例3.驅動器故障引起跟隨誤差超差報警維修
故障現象：某配套SIEMENS PRIMOS系統、6RA26**系列直流伺服驅動系統的數控滾齒機，開機后移動機床的Z軸，系統發生“ERR22跟隨誤差超差”報警。
分析與處理過程：數控機床發生跟隨誤差超過報警，其實質是實際機床不能到達指令的位置。引起這一故障的原因通常是伺服系統故障或機床機械傳動系統的故障。
由于機床伺服進給系統為全閉環結構，無法通過脫開電動機與機械部分的連接進行試驗。為了確認故障部位，維修時首先在機床斷電、松開夾緊機構的情況下，手動轉動Z軸絲杠，未發現機械傳動系統的異常，初步判定故障是由伺服系統或數控裝置不良引起的。
為了進一步確定故障部位，維修時在系統接通的情況下，利用手輪少量移動Z軸(移動距離應控制在系統設定的最大允許跟隨誤差以內，防止出現跟隨誤差報警)，測量Z軸直流驅動器的速度給定電壓，經檢查發現速度給定有電壓輸入，其值大小與手輪移動的距離、方向有關。由此可以確認數控裝置工作正常，故障是由于伺服驅動器的不良引起的。
檢查驅動器發現，驅動器本身狀態指示燈無報警，基本上可以排除驅動器主回路的故障�？紤]到該機床X、Z軸驅動器型號相同，通過逐一交換驅動器的控制板確認故障部位在6RA26**直流驅動器的A2板。
根據SIEMENS 6RA26**系列直流伺服驅動器的原理圖，逐一檢查、測量各級信號，最后確認故障原因是由于A2板上的集成電壓比較器N7(型號：LM348)不良引起的：更換后，機床恢復正常。
