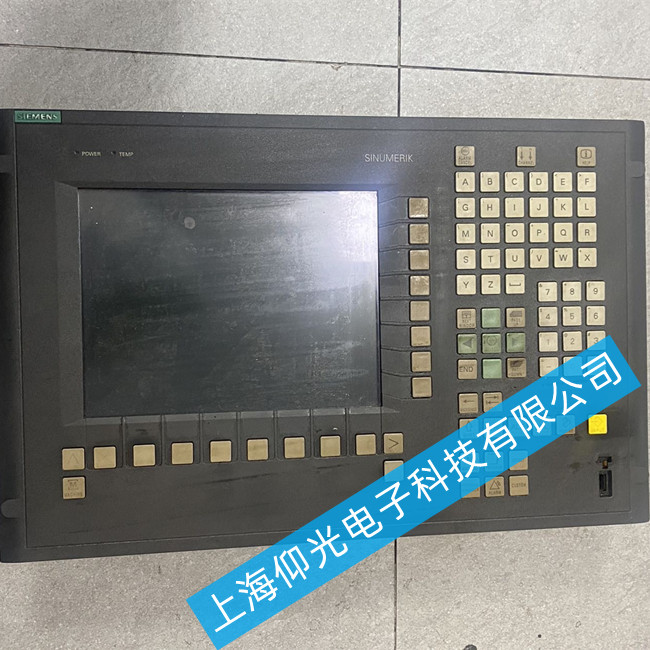

西門子系統屏維修 6FC5210-0DF31-2AB0黑屏故障維修
一、故障現象描述：黑屏≠簡單“無顯示”
6FC5210-0DF31-2AB0黑屏故障的表現形式多樣，需結合具體現象進一步判斷：
完全黑屏：上電后屏幕無任何背光，目視觀察如同關閉狀態；
背光亮但無圖像：屏幕背光正常點亮，但液晶面板無內容顯示（類似“黑屏但有微弱光線”）；
間歇性黑屏：設備運行中突然黑屏，重啟后可能短暫恢復，但反復出現；
伴隨其他異常：如上電異響（電源模塊嘯叫）、觸摸失效（若為觸摸屏型號）、通信中斷（PLC無法連接）等。
需特別注意：部分用戶可能將“背光故障”誤判為“屏幕損壞”，而實際可能是背光燈條或驅動電路問題，因此需優先區分“無背光”與“無信號輸入”兩種核心情況。
二、常見故障原因分析：從電源到顯示的鏈路排查
6FC5210-0DF31-2AB0的黑屏故障通常與電源供電、液晶驅動、主板邏輯、背光組件四大模塊相關，具體成因如下：
1. 電源模塊故障（占比約35%）
該型號操作屏采用內部開關電源（通常輸出5V、12V、24V等多路電壓），為液晶面板、主板、背光電路供電。若電源模塊因長期高溫、電容老化或輸入電壓波動導致：
關鍵電壓缺失（如5V主供電不足或紋波過大），主板無法啟動，屏幕自然無顯示；
背光供電異常（如12V背光電壓未輸出），即使主板正常工作，屏幕也無法點亮背光。
典型表現：測量電源模塊輸出端子時，發現對應電壓值偏離標稱范圍（如5V實測僅3.2V，或完全無輸出），或保險絲熔斷（需檢查是否因短路導致）。
2. 液晶面板或驅動板損壞（占比約30%）
液晶面板本身通過驅動板接收主板信號并顯示內容。若面板因外力撞擊、長時間高溫老化導致：
液晶分子失效（常見于使用超過8年的設備），屏幕可能出現局部黑斑或整體黑屏；
驅動板故障（如LVDS信號轉換芯片損壞、排線接口氧化），主板輸出的顯示信號無法傳遞至面板。
典型表現：背光正常點亮（用手電筒側照屏幕，若隱約可見界面輪廓，則說明面板未完全損壞，可能是驅動問題；若完全無內容，則需排查信號傳輸鏈路）。
3. 主板邏輯故障（占比約25%）
主板負責處理PLC/數控系統的通信數據，并生成屏幕顯示信號。若主板因靜電損傷、元器件虛焊或程序丟失導致：
初始化失敗：無法完成自檢，直接卡死在啟動階段；
顯示模塊崩潰：雖其他功能（如通信）正常，但無法輸出有效的圖像信號。
典型表現：通過診斷接口（如RS232/USB）連接電腦，使用西門子專用軟件（如ProTool或WinCC Flexible）讀取故障代碼，可能提示“Display Error”或“No Signal”。
西門子系統屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等，
