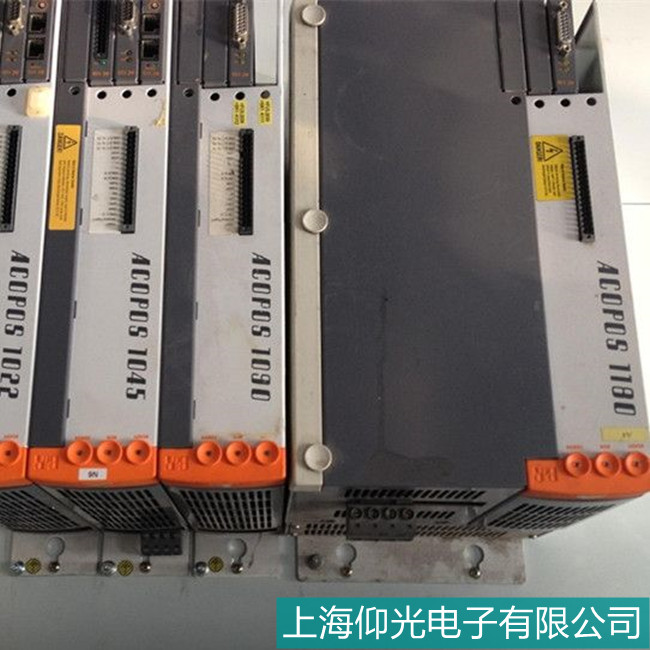

貝加萊驅動器 8V1180.001-2 出現 “帶不動負載” 故障，通常表現為驅動器運行時輸出扭矩 / 功率不足，無法驅動負載正常啟動或運行（如負載卡頓、轉速下降甚至停機），可從電源、負載、驅動器參數、硬件及傳動系統等方面排查維修，具體方法如下：
電源電壓不足或不穩定會直接導致驅動器輸出功率下降，無法提供足夠扭矩驅動負載，需優先排查：
-
測量電源電壓：用萬用表交流電壓檔檢測驅動器輸入三相電源電壓（如 380V 機型，需確認三相線電壓是否在 361-418V 范圍內），且三相電壓差值需≤5%。若電壓偏低（如低于 361V）或三相不平衡，需檢查供電線路（如電纜線徑不足、接頭松動導致線損過大）、電網容量（是否有大功率設備共用電源導致電壓下拉），必要時加裝穩壓器或更換更粗的供電電纜。
-
檢查電源波形：用示波器檢測電源電壓波形，若存在嚴重畸變（如諧波過大），可能干擾驅動器功率輸出，需加裝濾波器或隔離變壓器。
負載超出額定范圍或自身卡阻會導致驅動器 “帶不動”，需從負載本身和機械傳動入手：
-
核實負載額定參數：查看負載的額定扭矩、功率是否超過驅動器和電機的額定值（參考驅動器手冊中 8V1180.001-2 的額定輸出扭矩 / 電流，及配套電機的額定參數）。若負載長期超額定運行，需更換更大功率的驅動器 / 電機，或優化負載（如拆分負載、減少運行阻力）。
-
檢查負載機械卡阻：
-
斷開電機與負載的連接，手動轉動負載（如傳送帶、齒輪箱），感受是否有卡頓、異響或阻力異常增大（如軸承磨損、導軌缺油、異物卡滯）。若有卡阻，需修復機械部件（更換軸承、清理異物、加注潤滑脂）。
-
若斷開負載后電機能正常運轉，說明問題出在負載或傳動機構，需重點檢修傳動鏈（如聯軸器松動、皮帶打滑、齒輪嚙合不良等，導致動力傳遞損耗過大）。
參數配置不當會限制驅動器輸出能力，需檢查關鍵參數：
-
扭矩 / 電流限制參數：進入驅動器參數界面（通過貝加萊編程軟件如 Automation Studio），查看扭矩限制（如 “Max Torque Limit”）、電流限制（如 “Current Limit”）是否被誤設為較低值。若限制值低于負載需求，需按手冊恢復默認值或調整至匹配負載的合理范圍（注意不超過額定值的 120%，避免過載）。
-
速度環 / 位置環參數：若伺服增益（如比例增益、積分時間）設置過低，會導致驅動器響應遲緩，輸出扭矩不足�？蓢L試逐步提高速度環比例增益（需避免震蕩），或恢復出廠參數后重新優化。
-
控制模式參數：確認驅動器是否處于 “扭矩控制”“速度控制” 等正確模式，若模式錯誤（如誤設為速度限制模式），可能導致輸出受限，需重新設置控制模式。
驅動器功率模塊、驅動電路或電流檢測電路故障會導致輸出功率下降：
-
功率模塊檢測：斷電后，打開驅動器外殼，檢查 IGBT 模塊（功率輸出核心部件）是否有燒焦、鼓包痕跡。用萬用表二極管檔測量 IGBT 的 C-E、G-E 極正反向電阻，正常情況下正向導通、反向截止，若電阻異常（如短路或斷路），需更換同型號 IGBT 模塊（注意防靜電操作）。
-
驅動電路檢查：查看驅動電路中的光耦、驅動芯片（如 IR2110）、限流電阻是否損壞（燒焦、虛焊）。用示波器檢測驅動信號波形，若某相驅動信號缺失或畸變，需更換損壞的驅動元件。
-
電流檢測電路檢查：電流傳感器（如霍爾傳感器）或采樣電阻故障會導致驅動器誤判電流，限制輸出。用萬用表測量采樣電阻阻值是否正常（通常幾毫歐），或用示波器檢查電流反饋信號是否線性、無失真，若異常需更換傳感器或采樣電阻。
電機或編碼器故障會導致輸出扭矩不足，需同步排查：
-
電機繞組檢查：斷開電機與驅動器的連接，用萬用表電阻檔測電機三相繞組電阻，正常應平衡（差值≤5%）。若某相電阻過大或斷路，可能是繞組斷線或匝間短路，需修復電機繞組或更換電機。
-
編碼器信號檢查：編碼器反饋異常會導致驅動器閉環控制失效，輸出不穩定。用示波器檢測編碼器 A、B 相脈沖信號，查看是否有丟脈沖、干擾（雜波），或檢查編碼器接線是否松動（如插頭氧化）。若編碼器損壞，需更換同型號編碼器并重新校準。
驅動器的過載、過流保護若設置過靈敏，可能在正常負載下誤動作，限制輸出：
-
查看驅動器故障代碼（通過面板或軟件），若頻繁出現 “過載”“過流” 但實際負載正常，需進入參數調整保護閾值（如延長過載保護時間），或檢查電流檢測電路是否漂移（需校準）。
修復后需帶載測試：逐步增加負載至額定值，觀察驅動器是否能穩定運行，輸出扭矩 / 轉速是否正常，無異常發熱或保護觸發，確認故障排除。
若以上步驟仍無法解決，可能是驅動器內部核心部件（如 CPU 板）故障，建議聯系貝加萊專業維修人員或更換驅動器。
