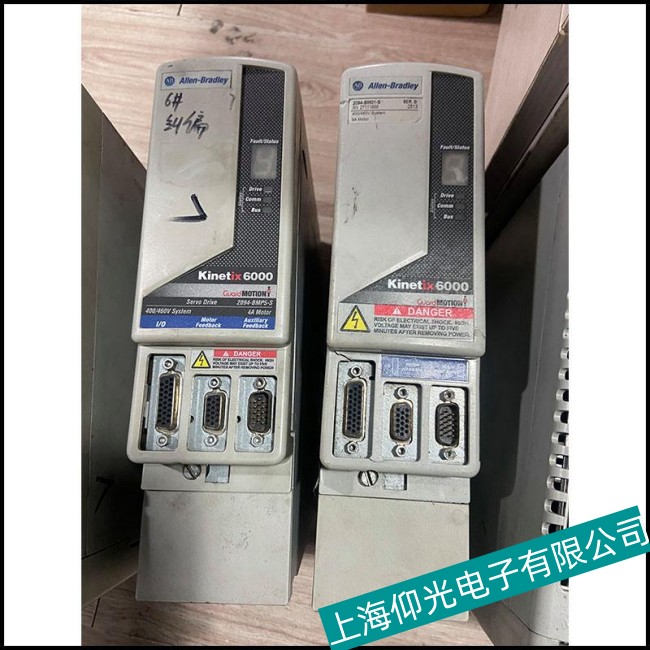

AB 伺服驅動器 2198-D057-ERS3 模塊炸機故障維修指南

一、故障排查前的安全準備

1. 斷電與放電
   • 切斷驅動器主電源，等待至少 10 分鐘，確保電容放電（可用萬用表檢測直流母線電壓降至 30V 以下）。
   • 佩戴絕緣手套和護目鏡，避免觸電或金屬碎屑飛濺。
2. 外觀初步檢查
   • 觀察模塊外殼是否變形、碳化，散熱片是否燒毀，電容是否鼓包或漏液。
   • 檢查 PCB 板是否有明顯燒痕、斷裂或元件脫落（如電阻、電容、IGBT 等）。

二、模塊炸機常見原因分析

三、分步維修流程

1. 硬件拆解與清潔

• 使用專用工具拆卸模塊，記錄連接線位置（拍照或標記），避免重裝時錯接。
• 用酒精棉球擦拭 PCB 板表面的灰塵和碳化殘渣，露出真實故障點。

2. 關鍵元件檢測

• IGBT 模塊檢測：
  • 用萬用表二極管檔測量 IGBT 的 C-E 極，正常時正向導通電壓約 0.3-0.7V，反向截止；若正反向均導通，說明 IGBT 擊穿。
  • 檢測門極 G 與 E 極之間的電阻，正常應為數十千歐，若阻值為 0 或無窮大，可能驅動電路損壞。
• 電容檢測：
  • 用萬用表電容檔測量電解電容容量，若容量低于標稱值的 80% 或 ESR 值異常（可參考 datasheet），需更換。
• 驅動電路檢測：
  • 測量驅動光耦輸入 / 輸出端電阻，若阻值異常（如開路或短路），更換光耦（如 HCPL-3120 等型號）。
  • 檢查驅動電阻（通常為 10-47Ω）是否燒毀，用萬用表歐姆檔測量，阻值無窮大則需更換。

3. 電源與控制電路排查

• 輔助電源：
  • 測量模塊內部 5V、15V 等輔助電源輸出，若電壓異常，檢查開關電源芯片（如 UC3842）及周邊元件（變壓器、穩壓二極管）。
• 保護電路：
  • 檢測過流、過壓保護電阻和比較器（如 LM393），若保護閾值偏移，可能導致誤動作或不保護。

4. 模塊重裝與測試

• 更換損壞元件后，用絕緣膠帶包裹裸露焊點，確保 PCB 板無短路風險。
• 先不接電機，空載通電測試：
  • 觀察驅動器指示燈狀態（如 POWER 燈是否常亮，FAULT 燈是否閃爍）。
  • 用示波器測量驅動脈沖波形，正常應為高頻方波，無畸變或缺失。
• 帶載測試：
  • 連接電機，逐步增加負載，監測模塊溫度（不超過 80℃）和電流波形，避免二次炸機。

四、維修注意事項

1. 元件替換原則
   • IGBT 模塊需選用同型號或參數匹配的替代品（如 F3L120R07PE4），注意耐壓值（≥600V）和額定電流（≥模塊標稱值）。
   • 電解電容需匹配容量、耐壓（如 470μF/450V），并注意正負極性。
2. 驅動電路校準
   • 更換驅動芯片后，需調整驅動電壓（如 15V±0.5V），避免因驅動不足導致 IGBT 開關損耗過大。
3. 環境優化
   • 加裝輸入電抗器或濾波器，抑制電網諧波；確保機箱通風良好，風扇轉速正常。

五、故障預防措施

• 定期清潔驅動器散熱片和風扇，每季度檢查一次。
• 對電網電壓加裝穩壓器，接地電阻≤4Ω。
• 優化參數設置：電流限幅設為電機額定電流的 1.5-2 倍，加減速時間≥0.5 秒。
• 安裝溫度監控裝置，當模塊溫度超過 70℃時觸發預警。
