西門子超聲波流量計無顯示故障維修指南
一、電源系統故障排查
（一）外部供電檢查
電源連接狀態
檢查電源線是否牢固插入流量計電源接口及供電插座，查看插頭是否有松動、氧化或燒蝕痕跡。
使用萬用表測量電源插座輸出電壓，確認是否符合西門子流量計額定電壓要求（如 AC 220V/DC 24V 等），電壓偏差范圍應在 ±10% 以內。
若使用 DC 供電，需檢查電源適配器輸出端是否正常，可替換同規格適配器測試。
保險絲與斷路器
打開流量計電源模塊蓋（參考說明書定位保險絲位置），檢查保險絲是否熔斷。若熔斷，需更換同規格保險絲（注意：不可使用超過額定電流的保險絲）。
若為配電箱供電，檢查對應斷路器是否跳閘，重新合閘后觀察是否再次跳閘，若跳閘可能存在短路故障。
（二）內部電源模塊檢修
電源板元件檢測
斷開電源后，使用萬用表電阻檔測量電源板輸入端（如 AC 輸入濾波電容）是否短路。若短路，可能是整流橋、濾波電容或壓敏電阻損壞，需逐一替換測試。
接通電源（注意安全操作），用示波器或萬用表直流電壓檔測量電源板輸出端（如 5V、12V）是否有穩定電壓。若無輸出，可能是開關電源芯片、變壓器或穩壓二極管故障，需專業工具進一步檢測。
電源指示燈狀態
觀察流量計面板電源指示燈（Power LED）是否亮起：
若指示燈不亮，優先排查外部供電及電源板輸入電路；
若指示燈閃爍或常亮但無顯示，可能是電源板輸出電壓不穩定，或后級主板負載異常導致電源保護。
二、顯示模塊故障診斷
（一）顯示屏硬件檢查
顯示屏類型適配

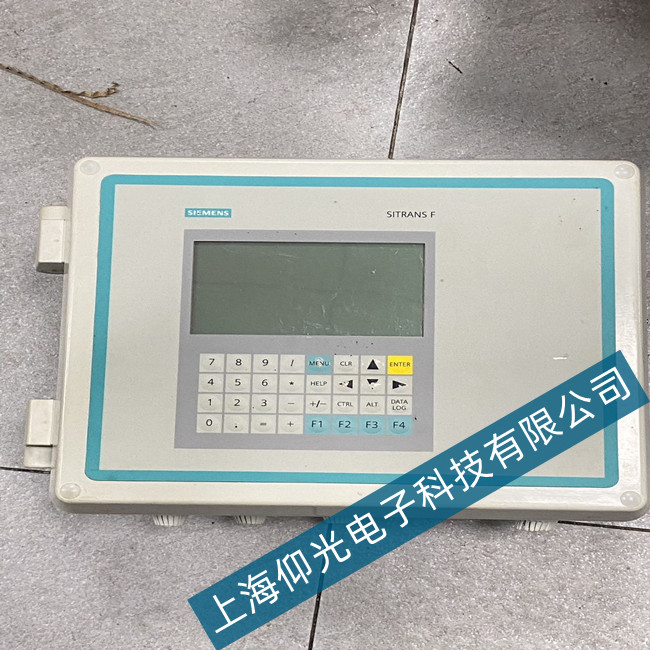

確認流量計型號對應的顯示屏類型（如 LCD、OLED 或 LED 背光），不同型號可能存在顯示驅動差異。例如西門子 SITRANS F US 系列可能采用點陣 LCD 屏，需檢查背光燈是否點亮。
物理外觀檢測
斷電后拆卸顯示屏邊框，觀察屏幕是否有裂痕、漏液（LCD）或局部發黑現象，若有則需更換顯示屏。
檢查顯示屏排線接口是否松動、氧化，可重新插拔排線并使用橡皮擦清潔金手指觸點，避免接觸不良。
（二）顯示驅動電路維修
驅動芯片與主板連接
定位顯示驅動芯片（通常位于主板顯示屏接口附近），使用萬用表測量芯片供電引腳是否有正常電壓（如 3.3V、5V）。若電壓異常，檢查供電線路上的電阻、電容是否損壞。
若驅動芯片供電正常，可用示波器測量芯片輸出端是否有波形信號。若無信號，可能是芯片本身故障或主板 MCU 未發送顯示指令，需進一步檢測主板主控芯片。
背光系統檢修
對于 LCD 顯示屏，若屏幕無顯示但隱約可見圖像，可能是背光燈故障：
檢查背光供電電路（如升壓模塊）是否有輸出電壓（通常為 12V 或更高），若沒有，可能是升壓芯片或電感損壞；
若背光供電正常，可替換背光燈管（CCFL）或 LED 燈帶，注意焊接時避免靜電損壞元件。
三、主板與邏輯電路故障處理
（一）主控芯片與程序運行
系統復位與固件升級
嘗試對流量計進行硬復位（長按復位鍵或斷開電源后等待 30 秒再通電），排除程序卡死導致的無顯示。
通過西門子官方軟件（如 SIPROM US）連接流量計，檢查固件版本是否為最新。若版本過低，可能存在兼容性問題，需按說明書步驟升級固件（注意升級過程中不可斷電）。
主控芯片故障判斷
若復位和升級后仍無顯示，可能是主板 MCU（如 ARM 或單片機）故障。可測量芯片晶振引腳是否有起振波形（通常為正弦波，頻率根據芯片規格而定），若無起振，可能是晶振、諧振電容或芯片內部振蕩器損壞。
對于 BGA 封裝的主控芯片，需使用專業設備（如熱風槍）進行焊接檢測，若存在虛焊，需重新植球焊接（非專業人員建議返廠維修）。
（二）信號鏈路與接口檢測
主板供電網絡
測量主板上各供電節點（如 CPU 核心電壓、內存供電）是否正常，電壓波動超過 ±5% 可能導致芯片無法正常工作。若發現電壓異常，追蹤供電線路上的穩壓器、濾波電容，替換失效元件。
顯示屏接口電路
檢查主板與顯示屏之間的接口芯片（如 LVDS 驅動、SPI 接口芯片）是否損壞，可通過對比正常同型號流量計的引腳電壓或波形進行判斷。若芯片損壞，需更換并重新配置接口參數（如時鐘頻率、數據位寬）。
