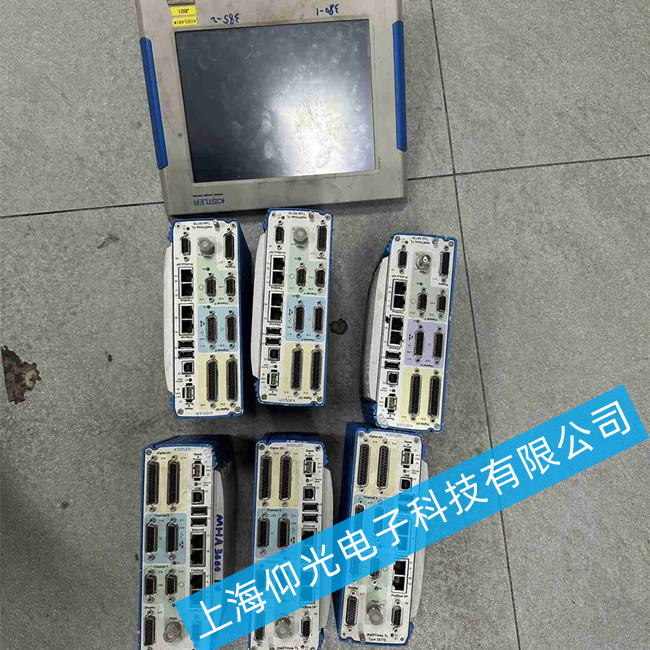

奇石樂控制器維修5877B0控制器維修及故障判斷知識
奇石樂控制器維修及故障判斷知識
(1)控制器內部電源電路損壞：一般是控制器內部短路、斷路或接觸不良;外圍控制器引線某處短路、斷路或接觸不良;
(2)功率元器件損壞：電機損壞、功率元器件本身質量差或等級不足、功率元器件因安裝或震動導致接觸不良、電機過載、功率元件驅動電路等級不足、功率元器件參數設計不當;
(3)線路連接接觸不良：對線材保護不到位、連接線磨損、接插件松動。
控制器功率放大器故障檢修
當場效應管、IGBT損壞后，會引起熔斷器過電流熔斷，產生整車無電，同時取樣電阻熔斷，電機不轉。還會使為電機提供的驅動電流達到大，容易產生飛車事故。
故障檢修方法：場效應管、IGBT是否損壞可用數字萬用表的二極管檔或指針式萬用表的R*1檔在線測量。
控制器驅動電路故障的檢修
驅動電路異常不僅會導致場效應管、IGBT不能工作，產生電機不轉故障，也會導致場效應管、IGBT因激勵不足而損壞。
控制器調速電路故障的檢修
檢修時必須確認轉把未處于空擋位置，這很重要。正常情況下旋轉轉把器件它應該能輸出1~4V(正把)或4~1V(反把)的調速電壓。如果輸出電壓不正常，在確認轉把的供電和接地線正常后，則說明轉把異常。
控制器調速電路故障的表現
當轉把調速信號輸出異常，使PWM調制器輸出的調寬脈沖占空比異常時，會產生車速不能調整;如果PWM調制器無調寬脈沖輸出時，會出現電機不轉的故障。
奇石樂控制器常見故障維修；過電流、過電壓、電壓不足、超負責、再生異常、主電路檢測部異常、散熱片過熱、超速、主電路過壓、位置超差、編碼器信號故障、伺服驅動器維修、功率模塊故障，伺服驅動器維修、過負裁、過熱、EEPROM錯誤等，電源缺相、溢流、過速、編碼器異常、線圈燒壞、漏電伺服驅動器維修，抖動無力、防止失控、CPU異常、參數異常等；
