在進行變頻器維修的過程中，有時需要檢測變頻器中霍爾元件的好壞，但是很多初學變頻器維修的朋友們不知道霍爾元件好壞檢測，跟大家談談判斷變頻器霍爾元件的好壞的方法。霍爾元件有電源、感應端、信號輸出端等組成，最好測量霍爾互感器輸出端的輸出電壓,變頻器在STOP停止狀態下，電流應該是0,這時霍爾輸出電壓也應該是0V，如果檢測的結果有電壓，說明被檢測的霍爾互感器已壞。也可用萬用表的電阻檔檢測出正常霍爾互感器的電阻值，然后在檢測所懷疑的霍爾元件，并將所測得結果與正常的霍爾元件相對比也是一個方法，但是實際操作中，壞的霍爾元件和好的霍爾元件的電阻值都差得不多，沒有電壓測量法那么好用。
一般霍爾元件損壞壞很多時候是上面的電位器阻值變化所致，導致取樣電壓點化,CPU誤檢測出現保護，導致變頻器出現故障。霍爾元件損壞后千萬不要試著修霍爾，如果弄不好，就會出現炸模塊的情況，所以霍爾元件損壞后千萬不要試著修霍爾。

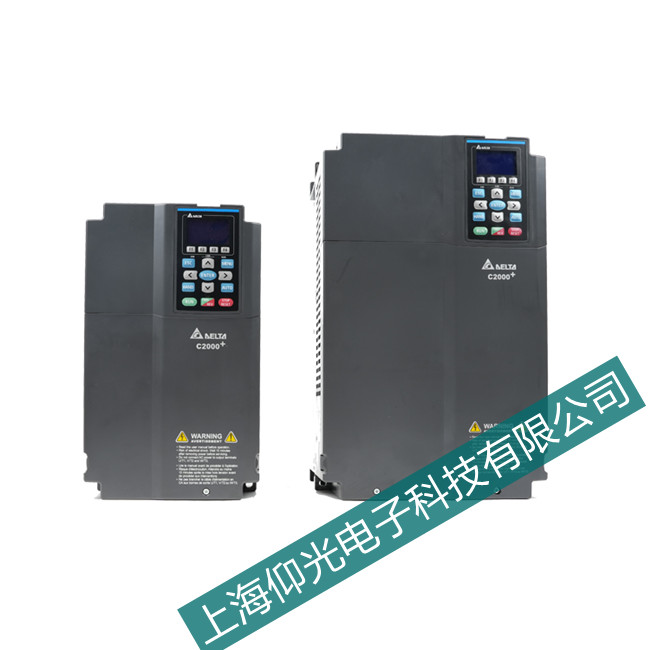

由霍爾元件導致變頻器故障的檢修實例。一臺臺達A系列22KW機器顯代碼CFF，手冊上給出的故障碼意思是線路異常，但仔細檢查機器沒有什么壞的，分析是檢測部分的故障，機器在STOP停止的狀態下，用萬用表的電壓檔檢查霍爾元件輸出端的輸出電壓，發現有只霍爾輸出有1V，正常應該為5V，將霍爾元件更換后，再次檢測霍爾元件輸出端的輸出電壓出現了5V的電壓，給變頻器上電，變頻器就能正常運行了。
霍爾元件輸入和輸出呈比例關系，它的檢測對象是電流,比如1000:1的霍爾元件，變頻器輸出是50A的電流,霍爾輸出50MA電流，同時檢測電壓也要變化，變化的大小與電流呈正比關系，同時和器件的阻抗也有關系,進行變頻器維修的時候檢查輸出電流是很麻煩的一件事，如果檢查電壓的話，就會很方便，霍爾元件一般有4個腳，兩個腳是霍爾的電源端，兩個是檢測輸出端。只要明白了霍爾元件工作的原理,就能方便的判斷霍爾元件的好壞了。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
