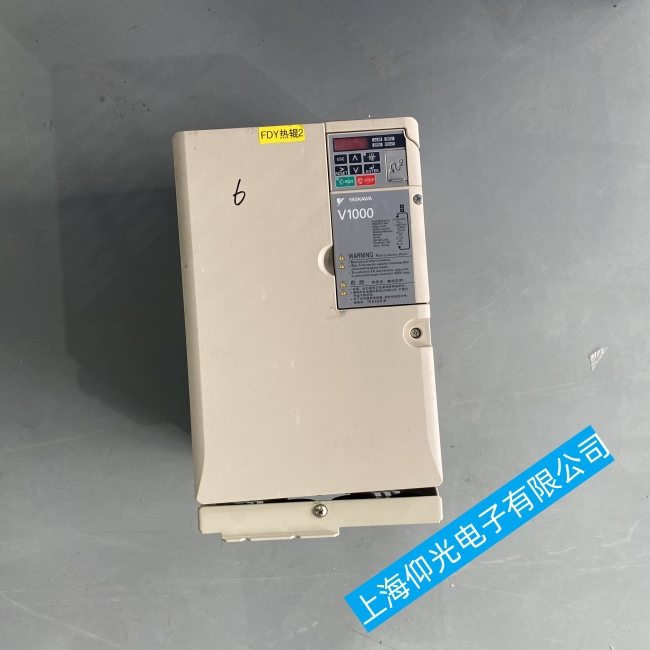

關于安川G系列變頻器的常見故障及故障分析和解決方法。
變頻器故障1：OC Over current 過電流
故障描述：安川G系列變頻器的輸出電流超過了過電流檢出值。
故障原因：
1、變頻器輸出側發生短路，接地（電機燒毀，絕緣劣化，電纜破損而引起的接觸，接地等）。
2、負載太大，加速時間太短。（通常是見于調試加速過程中報，調長加速時間和檢查L2-03）
3、變頻器輸出側電磁開關已動作。
4、電機短時堵轉，如開閘制動器動作緩慢（有可能是制動器有問題，或是調試的程序有問題，制動器剎車皮摩擦，或是關閘時沒有零速抱閘，沒有零速抱閘通常都是參數或程序有問題）
5、變頻器的V/F特性設定偏高，請調整E1組參數。
6、閉環系統中，常見于編碼器到PG卡之間的環節出現了問題（通常A+和B+接反了，會報PGO或OC，編碼器打滑，或是PG卡壞了，要盡量避免編碼器線受干擾），可以監視U1-05的參數是否均勻地變化，不能滯留或跳動，比較U1-02與U1-05之間的值是否接近一致。
7、電動機轉矩過小。
8、變頻器內部的電流互感器出現故障（互感器的簡單測量方法是用萬用表比較三個互感器四個角之間的阻值是否都差不多，挑出異常的，注意：測量的結果僅供參考）
變頻器故障2： GF Groun Favlt 接地
故障描述：安川G系列變頻器輸出側發生接地的接地電流超過變頻器額定輸出電流的50%。
故障原因：
1、變頻器輸出側對地（電機燒毀，絕緣劣化，電纜破損而引起的接觸，接地等）在變頻器柜內用搖表檢查電機進線有無接地現象，電機接線是否潮濕；
2、如電機不存在接地現象，可能由于檢測回路故障引起，請更換驅動板。
變頻器故障3：PUF DC Bus Fuse Open 保險絲熔斷
故障描述：裝在主回路的保險絲熔斷了由于變頻器輸出側的短路，接地造成輸出晶體管損壞。常見原因： 保險燒毀，可能由于IGBT短路引起直流母線大電流經過，造成保險燒毀，
IGBT短路的原因有幾個：
1、元器件質量問題、老化等；
2、環境惡劣,如潮濕、溫度過高、粉塵多、震動、外部環境劇變，如停電后被空調對著對風，上電后運行就容易報故障，如果變頻器所處的環境振動比較大時，也容易對IGBT造成損壞。
3、機械上是否有電機啟動和停車時堵轉，造成啟動電流較大。
4、由于驅動故障，造成IGBT觸發不好引起。
驅動板屬于電子電路板，當溫度達到一定程度后，電子元件極易損壞，還有潮濕加粉塵，如煤灰附在驅動板上，在潮濕的情況上容易造成短路，所以需定期為變頻器作保養。
當變頻器報PUF時，檢查步驟：
1、脫開電機線，先通過測量三相輸出阻值是否平衡和直流母線對輸出線之間的二極管特性作一個初步診斷，診斷方法可參見安川G系列變頻器使用手冊。
2、將變頻器由于向內拆除，因為IGBT在最底層，而變頻器內部螺絲較多，需作好相應記號，55kw以上的變頻器一般都是成對燒毀；
特別注意：更換完IGBT和保險后，也需要對驅動板進行更換，確保設備安全，驅動板的測量用萬用表對其個觸發極量測阻值，如不平衡需更換，但如果各管腳間平衡也不能保證驅動板沒有故障，所以需一并更換，不要因小失大。 當將變頻器元件裝回復原后，需脫開變頻器三相出線，上電后對對變頻進行低頻測量三相輸出電壓是否平衡。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
