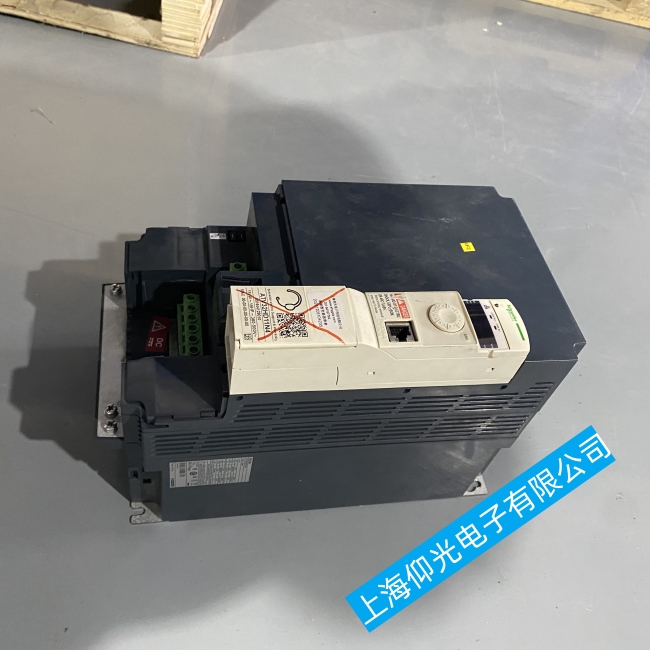

甘肅天水施耐德變頻器編碼器故障分析及維修方法
一、
問題描述：漏電保護開關頻繁跳閘，影響設備正常運行。
可能原因：
1、變頻器配置問題：變頻器中的EMC濾波器跳線可能未正確設置，導致電流異常。
2、電機絕緣狀況：電機內部可能存在絕緣老化或損壞，引發漏電現象。
3、電纜絕緣問題：連接電機和變頻器的電纜可能存在絕緣破損或老化，導致電流泄露。
4、漏電保護器故障：漏電保護器本身可能存在故障，建議使用200mA以上的漏電保護值得漏電保護開關
解決方案：
1、將EMC接地跳線拔出來。小心不要拔掉了，只需要拉出來到拉不動的位置即可
2、調整開關頻率：“變頻器菜單--電機控制--變頻器開關頻率”，可調小，但不建議調到2KHZ以下，會影響變頻器性能
3、檢查電機和電纜的絕緣，注意要將電纜和變頻器脫開后才能用搖表測絕緣，嚴禁直接在變頻器端子上使用搖表。
4、更換漏電保護器
溫馨提示：一定要在斷電情況下操作，避免造成設備二次損壞
二、
問題描述：起升機構的編碼器出現問題時，可能會導致一系列的故障現象，包括電機短路、運行速度明顯減慢、電流限幅以及齒輪箱發出異常的響聲。
可能原因：編碼器故障容易造成以下問題
1、啟動后，速度很慢，每個檔位的速度都很慢。
2、電機發生短路故障
3、出現電流限幅，中文面板左上角顯示CLI，表示電流已達到變頻器的最大輸出能力
4、齒輪箱響聲大
解決方案：
1.校正“電機控制”菜單內的“電機額定功率，額定電流，額定速度，額定頻率”一定要和電機外殼標明的數據一致
2.設置”菜單內“速度環比例增益”設為20%~40%，推薦30%，齒輪箱響聲大可適當減小該值。
3.電機控制”菜單內“編碼器信號類型”設為AB，“脈沖數量”設為600
4.檢查編碼器接線：白0VS,棕+VS，白B-，黃B，白A-，綠A，入股按照此接法存在問題，則將黃色和綠色對調后，斷電重啟再試。
5.檢查編碼器是否損壞。
