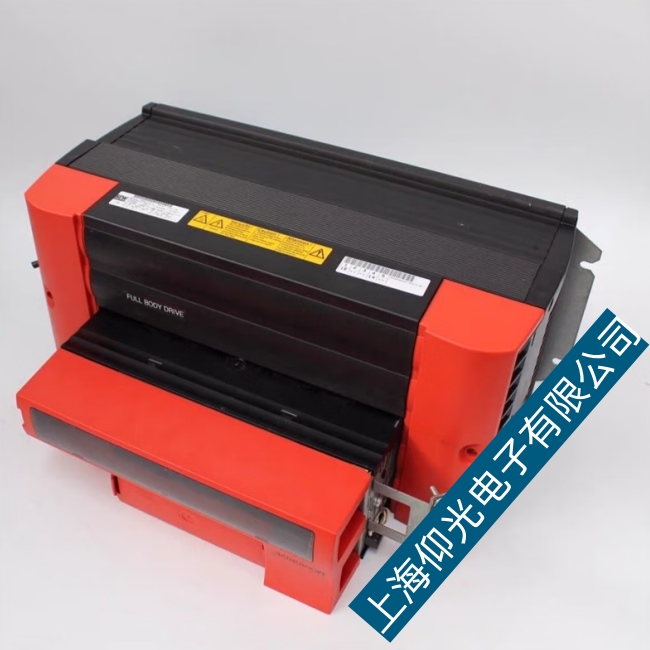

廣西南寧sew變頻器IGBT模塊導熱不良故障如何排除-立等可取
變頻器是一種電力調節設備，它可以調節電源的頻率和電壓，從而控制電機的轉速和負載的功率。它的應用領域很廣泛，例如：工業自動化、汽車制造、建筑工程、建筑工程、礦山工程等等。
IGBT模塊導熱不良：SEW變頻器在運行中突然發出爆破聲，外置保險絲損壞。當設備拆卸時，發現SEW變頻器的模塊毀壞。測試了相關板子，才發現是觸發線毀壞，別的板子檢測正常的。拆下來變頻板時，發現電源板和電流檢測板上有許多油污和灰塵。打開SEW變頻器的散熱風扇，見到散熱器上也全是油污和雜物，完全堵住了SEW變頻器的導熱入口。得出結論，SEW變頻器的模塊因?qū)岵涣级鴼摹?/span>
維修流程：首先將SEW變頻器完全拆卸，拆下來導熱通道的散熱器，用標準氣壓氣體清理散熱器，清理SEW變頻器內部結構結構件和零件。安裝模塊時，依照模塊要求先后安裝。扭距適中。恢復觸發線并先后安裝其他設備。安裝結束后開展靜態測試。靜態測試結果優良后，開展上電評估和負載測試。通過負載測試，圓滿完成恢復。
IGBT模塊簡單測量法：SEW變頻器導出電壓不平衡的特點是電機抖動，轉速不穩定。通常情況下，沒有經驗難以確認哪個驅動器有什么問題。這時候可以啟動SEW變頻器，使用萬用表直流電壓檔測量的電壓值，這時這電壓會不一樣，那么路高，這條路有什么問題，。針對模塊，我們?cè)敿?xì)介紹最簡單的測量法。將數字萬用表調到二極管測試檔，測試模塊之間及其柵極間的正負極。二極管特點用于分辨模塊是不是完好無損。假如說明模塊性能變差，則須拆換。萬用表顯示值為正無窮大。各相的正反向特點應相同。假如差異說明模塊性能變差，則須拆換。
維修總結：對不同型號、不一樣使用環境的多臺SEW變頻器進行綜合維護。結論是，SEW變頻器的模塊毀壞主要原因是惡劣的環境，引起門驅動卡上的電子元件毀壞和SEW變頻器的導熱。入口被堵住了。最容易受攻擊的器件是齊納二極管和光耦合器。檢查驅動電路是不是有什么問題。斷電時非常各觸發端子的電阻。上電檢測觸發器處的電壓波形。但是，有些SEW變頻器不加載到模塊中便開不了機。
