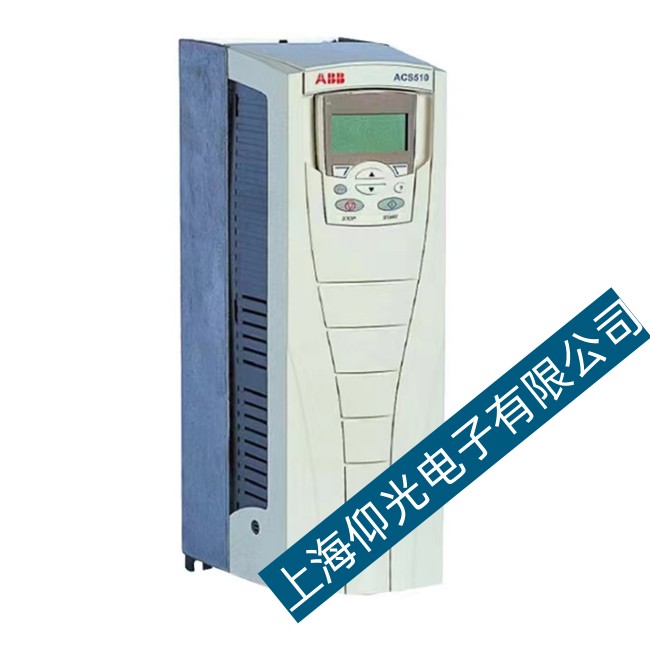

河北瑯壓山ABB變頻器開關電源故障維修怎么排除：
ABB變頻器開關電源故障的檢修方法和步驟：
ABB變頻器開關電源電路的結構主要由三部分組成：整流、濾波和開關電源穩壓電路。關鍵器件有SKD53/16S三相整流橋,六個385V470μF的電解電容、10W270Ω充電電阻、GU-SH-115DM充電繼電器、2SK1413開關管、開關變壓器、UC3844脈寬調制集成電路及一些電阻、電容、二極管等元件組成。從元件的型號來看，除了開關變壓器之外，剩下元件都不是很特殊，在修復ABB變頻器開關電源電路故障時，只要開關變壓器不損壞，一般可以正常排除故障。
開關電源的維護步驟：
1、首先，檢查ABB變頻器開關電源電路中的整流、濾波電路是否正常工作。在變頻器上增加380VAC的供電電源，利用萬用表的直流電壓檔檢查385V470μF電解電容正負極引腳是否存在510V的直流電壓。如有510V的直流電壓，整流濾波電路就是正常的，如沒有510V的直流電壓，則整流濾波電路存在故障。所以開關電源故障的原因是整流濾、波電路造成的。檢查的范圍就大概在整流電路與濾波電路兩部分。一般情況下，如果SKD53/16S三相整流橋損壞，就可以通過測試萬用表的電阻來檢查確認。
2、檢查ABB變頻器開關電源電路中開關管2SK1413是否損壞。檢查ABB變頻器開關電源電路中開關管2SK1413是否損壞時，先把變頻器的供電源斷開，然后用指針萬用表指針萬用表用的是500型的萬用表)的R×100檔檢查ABB變頻器開關電源電路中開關管2SK1413的柵極與漏極之間的正反向電阻、柵極與源極之間的正反向電阻，正常時正反向電阻值均應為無窮大，然后在檢查漏極與源極之間的正反向電阻，正常時應具有正向導通、反向截止的特性，符合上述檢查結果，說明所檢查ABB變頻器開關電源電路中開關管2SK1413是好的，否則已損壞，應該及時更換好的設備。
3、檢查ABB變頻器開關電源電路中與開關管2SK1413源極與地之間串聯的2.7Ω的電阻有沒燒斷(該電阻為過流保護電阻)，通常情況下，只要開關管2SK1413損壞，這個電阻就會斷。
4、檢查ABB變頻器開關電源電路中的脈寬調制芯片UC3844有什么損壞。如果想省事的話可以直接更換，如果不怕麻煩，可以采用測電壓法進行檢查判斷。測電壓法進行檢查時，可以采用數字萬用表的直流電壓檔數字萬用表用的是福祿克15B型的萬用表),給變頻器上電時檢查11腳有沒有17V的直流電壓，如果沒有則說明啟動電路有問題，只需要檢查啟動電路部分就可以了，如果有17V的直流電壓，則再用萬用表的直流電壓檔檢查14腳的直流電壓，如果有5V直流的電壓說明ABB變頻器開關電源電路中的脈寬調制芯片UC3844沒有損壞，如果沒有5V直流的電壓說明ABB變頻器開關電源電路中的脈寬調制芯片UC3844已損壞，更換UC3844就可以將故障排除了。
5.檢查ABB變頻器開關電源電路中開關變壓次級輸出端35V330μF電解電容兩端有沒24V的直流電壓，10V1000μF電解電容兩端有沒5V的直流電壓，如果沒有則說明開關變壓器或這部分電路存在故障，只要認真查找這部分電路二極管及電解電容有沒損壞，就能發現故障
通過以上幾個檢查步驟，基本上可以找出ABB變頻器開關電源電路損壞的原因，找出損壞的電子元件，更換相同型號、對應規格的元件，然后就可以修復ABB變頻器開關電源電路了
