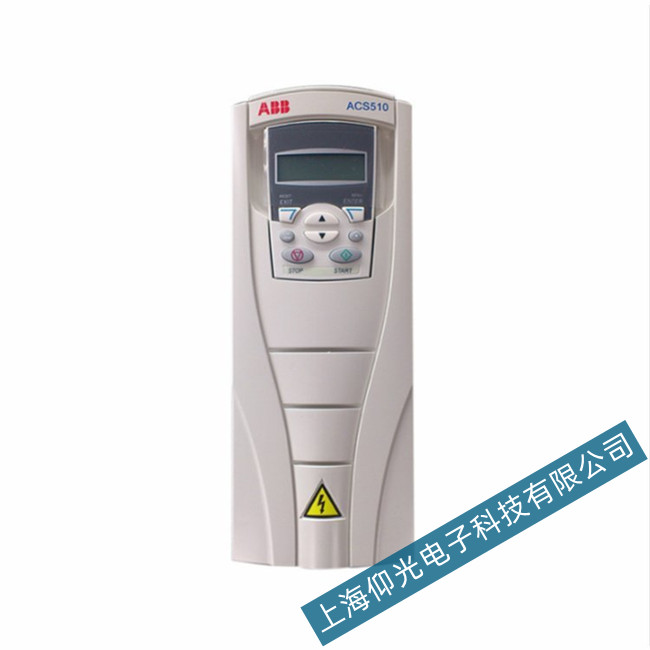

無錫ABB變頻器ACS510系列常見故障代碼及維修干貨分析
ABB變頻器ACS510系列常見故障代碼
ABB故障代碼及故障原因
1 過電流 原因:電機過載;加速時間設置過短;電機故障;電機接線錯誤
2 過電壓 原因:輸入供電電源瞬間電壓過大;減速時間設置過短;電壓控制器損壞
3 過溫 原因:冷卻風扇損壞;冷卻風扇塵灰較多;工作環境溫度較高;電機超負荷
4 短路 原因:電機短路;供電電源故障
6 直流欠壓 原因:供電電源缺相;熔斷器損壞;主輸入電源三相不平衡
9 電機過溫 原因:電機過熱過載;溫度傳感器損壞或參數設置錯誤
10 電機堵轉 原因:電機過載;電機功率不足
16 接地故障 原因:進線接地故障;電機電纜長度過長;輸入電源為三角形連接且輸入功率電纜的電容過大,會導致傳動停止誤報接地故障，此時可禁用接地故障檢測功能
17 欠載 原因:電機負載中斷
34 電機缺相 原因:電機故障;電機電纜故障;熱敏繼電器故障
1000 參數設置不一致 原因:檢查較小較大頻率
故障代碼 故障現象/類型 故障原因 解決對策
1.OVERCURRENT 過電流 輸出電流過大
檢查和排除：
（1）電機過載；
（2）加速時間過短(參數2202ACCELERTIME1（加速時間1）和2205 ACCELERTIME2（加速時間2）)；
（3）電機故障，電機電纜故障或接線錯誤。
2.DC OVERVOLT 直流過壓 中間回路DC電壓過高
檢查和排除：
（1）輸入側的供電電源發生靜態或瞬態過電壓；
（2）減速時間過短(參數2203DECELERTIME1（減速時間1）和2206DECELER TIME2（減速時間2）)；
（3）制動斬波器選型太小(如果有)；
（4）確認過電壓控制器處于正常工作狀態(使用參數2005)。
3.DEV OVERTEMP 過溫 散熱器過溫
溫度達到或超過極限值R1～R4：115°C R5/R6：125°C
