科霸機器人示教器主板短路的一般維修思路：
⑴科霸機器人示教器主板短路故障現象：插電源電流直接拉到5A，電壓拉低到0V或接近0V，主板有的會有燒糊的異味。⑵科霸機器人示教器主板短路維修檢測方法：
1、首先，仔細觀察主板各部分元件是否有變色燒糊的痕跡。
一般來說，當每個元件在出現短路時，由于消耗大電流，會導致元件發熱過高而出現外觀鼓包或變色變焦等。如有燒糊元件。判斷燒糊元件作用及位置，然后分析元件損壞原因。
一般有兩種原因：①元件本身損壞;②后級短路導致元件負載過大。判斷好之后，更換好的元件。
如果更換后，依然主板短路，繼續往下查看。
2、將穩壓電源的電流門限設置小一些，防止電流過大導致主板其他元件損壞，或者電流過大元件發熱產生危險(燙手)。
可以先將穩壓電源的電流設置在1A左右，然后插電源，用手輕輕觸摸，查找發熱元件，如找到，將它更換掉;如果找不到明顯元件，加大電流，繼續查找。
3、維修常見短路元件。
⑴陶瓷電容：
陶瓷電容是多層片式結構，原理就是兩個帶電導體相互靠近，彼此絕緣，就會容納電荷。而電容的兩端是不能通的。陶瓷電容的損壞故障現象就是短路擊穿，使用萬用表去測量，阻值0歐姆。并且不會因為電流的升高而斷路，會一直保持在短路狀態，而且會產生高溫。外觀可以看出兩端觸點有腐蝕的痕跡。陶瓷顏色變深或變得不均勻。一般在主供電或公共端的濾波陶瓷電容損壞幾率比較高。
⑵高低端MOS管：
高低端MOS管在電路中的作用是DC-DC降壓，將適配器的電壓轉換為主板所需要的各路電壓。高低端MOS管一般都是N溝道(只有少部分充放電芯片會使用P溝道)，高低端MOS損壞的現象就是擊穿。使用萬用表去測量形成了通路。一般常見原因是由于供電控制芯進水或損壞，導致MOS管G極失去控制信號(MOS管不可以在沒有供電芯片時直接加電，否則直接導致擊穿損壞)。如果遇到MOS管損壞的故障，要綜合考慮故障原因，防止更換后依舊短路，導致后級元件燒毀。

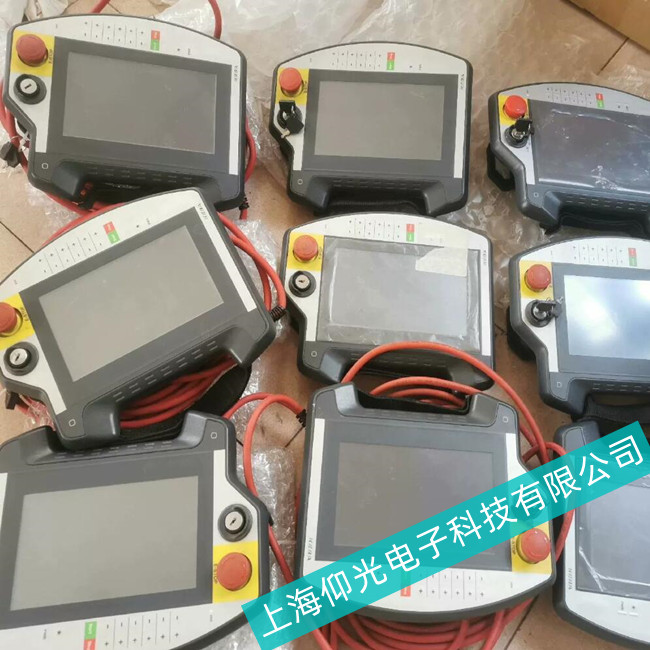

上海仰光電子科技有限公司維修科霸機器人示教器的故障液晶屏豎線、豎帶、花屏、摔破、黑屏、白屏、閃屏、顯示不良、無背光、操縱桿XYZ軸不良或不靈、數據線不能通訊或不能通電，內部有斷線、無法啟動、無法進入系統、沒有任何字符顯示、觸摸功能失效或者不靈、控制面板顯示后報警急停、短路、急停按鍵失效或不靈、液晶屏摔壞、液晶屏無顯示 主板松動 主板壞 鎖死。
