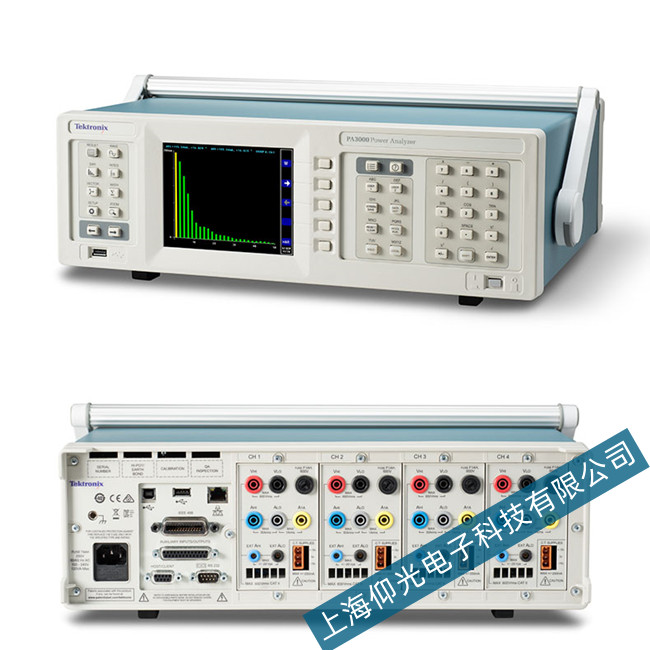

泰克PA3000功率分析儀電壓電流無顯示或不正確故障檢修
一．電壓/電流有讀數，可是讀數卻顯示不正確
產生原因：
1、接線不牢固或是接線錯誤。
2、電流傳感器采用的供電電源比較混雜進而產生了電流測量中加入了大量雜波。
3、數據更新周期小于信號頻率周期
4、用萬用表測量值與功率分析儀測量值進行對比。
解決方法：
1、確認接線是否牢固，且接線正確(注意電壓、電流不要接錯)。
2、電流傳感器采用了正確合理的供電電源(例如WT1800E的PD2供電選件，CTPS700供電盒，WT5000的760903電流傳感器供電模塊)，進而避免了因為供電電源帶來的誤差。
3、確保數據更新周期大于信號頻率。
4、通常的萬用表都是應用在工頻電壓測量，也有少部分可以測稍微高頻的萬用表，由于功率分析儀基本上都是寬頻的測量儀器。測量值對比于萬用表可能會更大。因此在使用錢要先清楚的知道的儀器，之后才能夠進行正確的對比測試。
二．參數出現“---OL---"，沒有讀數
產生原因：
該現象是過載值的提示，提示我們當下采用的電壓或是電流量程檔位與實際輸入不一致，應要對量程進行調整。
解決方法：
把電壓/電流量程設定為更高量程檔或是自動量程檔。
電流輸出型的電流傳感器：在變比全部可以換算成***A：1A。二次側輸出是電流時，全部是電流輸出型的電流傳感器，比例設置在Scaling里。
電壓輸出型的電流傳感器：在變比全部可以換算成***mV：1A。二次側輸出是電壓時，全部是電壓輸出型的電流傳感器，比例設置在Ext Sensor里。
三．電壓/電流有讀數，可是讀數相對于正常測量值相差數倍
產生原因：
假設大家在測量過程中采用了電壓/電流傳感器，對于該情況最大的可能是傳感器的比例設置是否正確或是啟用了比例功能的原因。
解決方法：
電流輸出型的電流傳感器：在變比全部可以換算成***A：1A。二次側輸出是電流時，全部是電流輸出型的電流傳感器，比例設置在Scaling里。
電壓輸出型的電流傳感器：在變比全部可以換算成***mV：1A。二次側輸出是電壓時，全部是電壓輸出型的電流傳感器，比例設置在Ext Sensor里。
