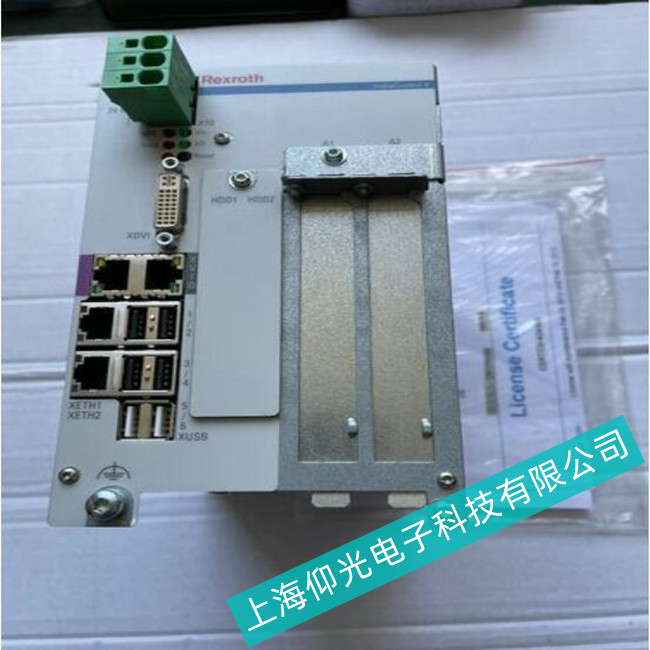

德國力士樂工控機VPB40.3 主板PCL插槽損壞變現及處理方法
一、德國力士樂工控機VPB40.3 PCI插槽的作用是什么？
工控機PCI插槽的作用主要是用來擴展，可以插入客戶需要的各種運動控制卡，實現工控機的作用最大化。幫助客戶采集數據、處理圖像、聲音等等。工控機PCI插槽的顏色一般是米白色。
一般工控機有多少個PCI插槽？
因?yàn)楣た貦C(jī)不同于普通電腦，可以按規格一次性大批量生產，投入市場銷售，沒有問題。但是工控機屬于特殊機器，一般都是定制款，沒有辦法大批量生產，所以說，工控機PCI插槽數量沒有固定標準，都是根據客戶的采購需求，廠家來做工控機配置。目前市面上2-4個是比較常見的。
德國力士樂工控機VPB40.3 主板PCL插槽損壞故障的分析和處理：
1、先看看在工控機系統設備管理器中有無這個PCI設備的存在，若有，則看驅動和中斷是否正常；若不正常可以重新安裝驅動配置中斷或者重新安裝工控機系統。
2、若設備管理器中根本無這個PCI卡，則可以重起計算機。看開機自檢畫面有無這個PCI卡的資源存在，若沒有，可以把PCI卡拔出來并用橡皮擦拭一下PCI卡的金手指并換個PCI槽再測試；若仍讀取不到，可以再換個同樣的PCI卡看是否是PCI卡的問題；若PCI卡沒問題，那就把主板拔出來并擦拭其金手指后再測試；還是不行的話就通過交換法確定是主板還是底板或是電源的問題。
3、若經過以上的方法仍讀取不到的話，那就要考慮是否是整機中的卡太多，電源的功率小無法提供足夠的電量，或是看這個PCI卡是否會用到3.3V電壓，3.3V的功耗有多大，同時換用ATX的電源進行測試。
4、對有些功耗比較大的PCI卡，比如PCI的視頻卡，除了要用大功率的電源外，還要考慮通過底板多給PCI槽供電，比如除了正常的P8、P9或20PINATX頭供電后，還要考慮通過P10額外再供些+5V給底板或通過底板上的接線端子再供些5V、12V過去。
5、對插在通過PCI橋芯片轉接過去的PCI槽上的PCI卡，除了要考慮以上一些讀取不到卡的因素外，還要考慮底板上PCI橋芯片的影響。比如有的PCI卡插在INTEL橋芯片的底板上時可以正常工作，而插在PLX或其它橋芯片的底板上時則會工作不正常，出現很多問題。
6、如果是PCI卡與主板的兼容性問題，也會造成工控機系統讀取不到PCI卡。
上海仰光電子科技有限公司維修德國力士樂工控機維修范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
