SEW變頻器維修常遇的控制器輸出側故障 -上海仰光電子科技有限公司
|
故障代碼
|
故障名稱
|
已發變頻器故障原因
|
|
01
|
過電流
|
1.輸出電路短路；2.電機過大；
3.控制器輸出側故障；
|
|
03
|
接地故障
|
1.外電路接地；2.在控制器內；
3.在電機內；
|
|
07
|
制動斬波器故障
|
1.再生功率過大；2.制動電阻電路故障；
3.制動電阻選型過大；4.制動斬波器故障；
|
|
08
|
速度監控故障
|
1.因為機械過載或電源相故障
（VFC開環控制）；2.編碼器連接錯誤或相序錯誤；
|
|
09
|
初始化故障
|
1.控制器初始化沒有設定或錯誤
|
|
10
|
IPOS-故障
|
1.IPOS程序中不正確的指令；
2.不正確的調用；
|
|
11
|
控制器過熱
|
控制器過熱
|
|
12
|
旋轉變壓器14位
|
14位計數器溢出
|
|
13
|
控制信號源故障
|
1.控制信號源無定義；2.控制信號源錯誤定義；
|
|
14
|
編碼器故障
|
1.編碼器接線錯誤或屏蔽連接錯誤
2.編碼器故障
|
|
15
|
內部24V電源
|
無內部24V電源
|
|
17---24
|
系統故障
|
控制器電器元件受到外部干擾
|
|
25
|
EEPROM故障
|
控制器內EEPROM故障
|
|
26
|
外部故障
|
出現外部故障信號，二進制輸入
（定義為外部故障）被激活
|
|
27
|
限位開關失靈
|
1.限位開關電纜；
2.限位開關安裝方向錯誤；
|
|
28
|
總線通訊
中斷
|
主機和從機之間在規定的時間內
無數據交換
|
|
30
|
緊急時間溢出
|
1.控制器過載；
2.緊急停機斜率過小；
|
|
31
|
電機TF/TH觸發
|
1.電機過熱；2.電機TF/TH無連接或連接不正確；3.控制器和TF之間的電纜中斷；4.X10：1和 X10：2的短接線中斷；
5.對于MDS控制器，X14:9和X14:5的短接線中斷；
|
|
32
|
IPOS-故障
|
違背編程原則
|
|
33
|
轉速設定源故障
|
設定源無設定或設置錯誤；
|
|
35
|
操作模式故障
|
操作模式無設定或設置錯誤；
|
|
36
|
選件板故障
|
1.選件板安裝插槽錯誤；
2.設定源、控制源和操作模式禁止此種選件板；
|
|
37
|
系統看門狗故障
|
系統軟件故障
|
|
38
|
系統軟件故障
|
系統故障
|
|
39
|
參考運行故障
|
1.參考凸輪丟失；2.限位開關連接錯誤；
3.在參考運行時修改參考運行模式
|
|
41
|
選件看門狗故障
|
系統軟件和選件板通訊故障
|
|
42
|
位置偏置故障
|
1.編碼器極性連接錯誤；2.加速時間過短；3.位置調節器P-增益過小；4.速度調節器P-增益過小；5.位置偏差設定值過小；6.給定轉速大于電機的額定轉速
|
|
43
|
RS-485通訊
中斷
|
控制器和PC之間通訊中斷
|
|
44
|
系統利用率故障
|
系統利用率大于125%
|
|
45
|
初始化故障
|
1.功率單元內的EEPROM沒有正確的設置；
2.選件板沒有正確的連接到系統總線上；
|
|
47
|
系統總線通訊中斷
|
系統總線之間無數據交換
|
|
48
|
DRS-同步板
硬件故障
|
1.主編碼器故障. 2.選件板DRS11A故障
|

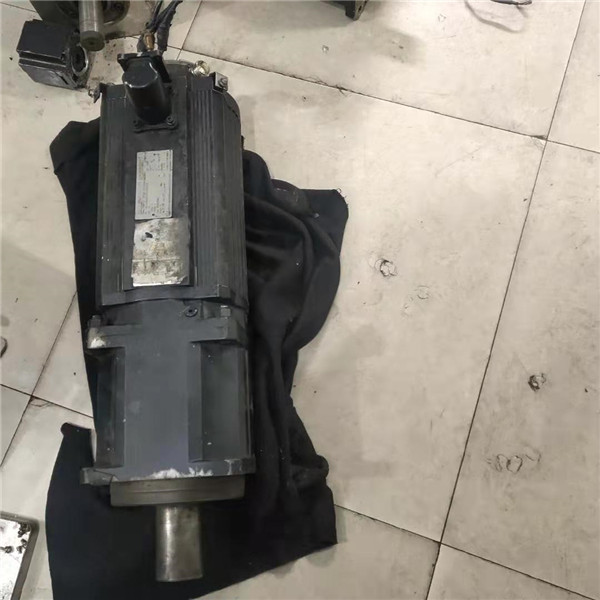

公司可維修SEW公司生產的各類SEW伺服電機（DS、DY、CM、CMP、CMD、CDMV、CT、CV、DFV、DFT、BMG HF VC VS TH FH、BMG、BGE、BM、KA等電機），其中SEW同步伺服電機包括DS、DY、CM系列，SEW異步伺服電機有CT、CV等系列電機。

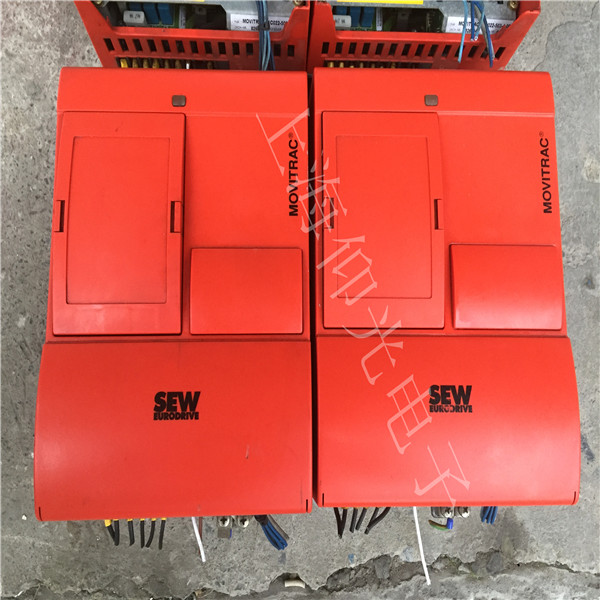

SEW變頻器常修系列：
SEW MC07A系列變頻器維修 SEW MC07B系列變頻器維修
SEW MCS40A系列變頻器維修 SEW MCF41A系列變頻器維修
SEW MCH41A系列變頻器維修 SEW MCS41A系列變頻器維修
SEW MCV41A系列變頻器維修 SEW MDX61B系列變頻器維修
SEW MDV60A系列變頻器維修 SEW MDF60A系列變頻器維修
SEW MDS60A系列變頻器維修 SEW MDX61B系列變頻器維修
|
