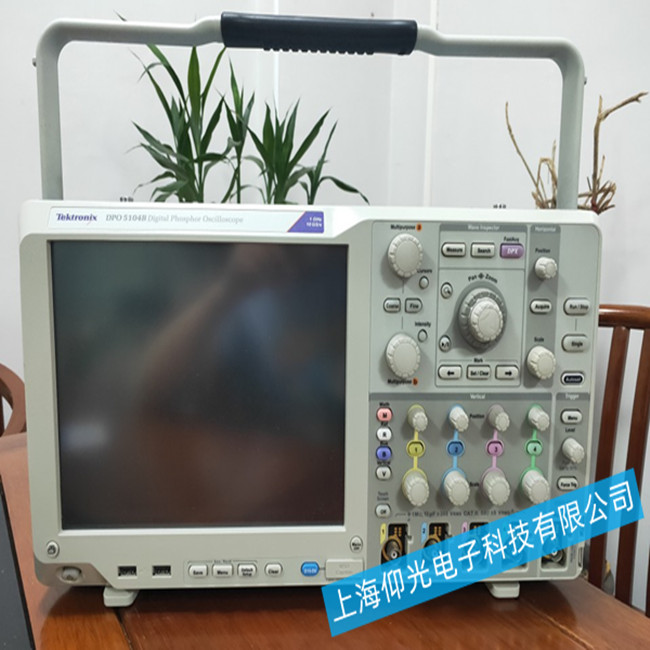

泰克示波器無光點或波形故障原因排查
示波器是一種常見的電子測量儀器，主要用于觀察各種不同信號幅度隨時間變化的波形曲線，還可以用它測試各種不同的電量，如電壓、電流、頻率、相位差、調幅度等等。示波器使用中容易出現哪些問題呢？是什么原因引發這些故障呢？
1、無光點或波形。可能是電源未接通、輝度旋鈕未調節好，X、Y軸移位旋鈕位置調偏以及Y軸平衡電位器調整不當等，都會導致該故障發生。
2、水平或垂直方向無展示。觸發源選擇開關在外檔、電平旋鈕調節不當、穩定度電位器沒有調整好、X軸選擇誤置于X外接位置等會導致無鋸齒波產生。而垂直方向無展示，則可能是因為輸入耦合方式DC-接地-AC開關誤置于接地位置；輸入端的高、低電位端與被測電路的高、低電位端接反；輸入信號較小，而V/div誤置于低靈敏度檔等原因造成。
3、垂直/水平線條密集或傾斜。t/div開關選擇不當，致使f掃描<>f信號，將導致水平線條密集或呈一條傾斜水平線。
4、波形不穩定。穩定度電位器順時針旋轉過度、觸發耦合方式AC、AC（H）、DC開關未選擇相應檔級、觸發源選擇開關誤置于外檔等。
5、垂直、水平方向讀數不準。未進行偏轉靈敏度校準、校準時微調旋鈕未置于校正位置、測試時微調旋鈕調離了校正位置、被測信號頻率超過示波器的最高使用頻率。
6、調幅波形失常。t/div開關選擇不當，掃描頻率誤按調幅波載波頻率選擇。
7、測不出兩個信號間的相位差。誤把內觸發（拉YB）開關置于按（常態）位置、沒有正確選擇顯示方式開關的交替和斷續檔、觸發選擇開關誤置于內檔、觸發選擇開關雖置于外檔，但兩次外觸發未采用同一信號。
