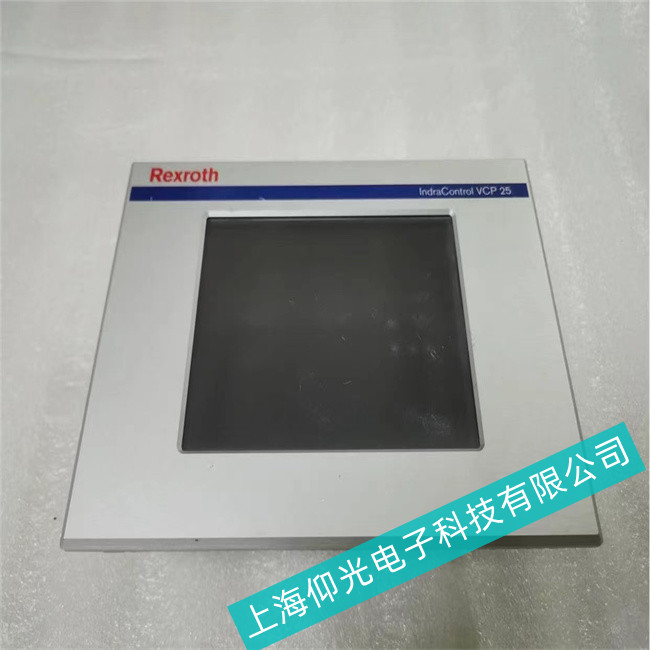

成都力士樂觸摸屏電路板故障維修步驟(當天修好)
成都力士樂觸摸屏電路板故障:
1,檢查插座中是否有松動的連接器或部件，這些部件在運輸過程中經常會脫落。查找燒毀或損壞的零件，或導致信號線或電源線短路的焊橋。這就是高功率數字顯微鏡真正有用的地方(見圖3).目視檢查是故障排除的重要一步。
2,目視檢查電容器。如果泄漏、裂縫、鼓包或其他明顯的劣化跡象，用同等類型和額定電壓更換電容器。電容器的壽命有限，通常是故障的原因。
3,查找組件上的破損引線。有些設備的引線很小，很容易在電路板上折斷。集成電路引腳在組裝過程中可能會彎曲。查找電路板上的裂紋，導致電路走線斷裂或元件損壞。
4,變壓器、功率輸出晶體管、電阻和電容等顯示燒痕的部件或零件可以通過觀察輕松檢測出來。明顯的燒傷和棕色污漬(以及難聞的氣味)可以識別過熱的部件，但你需要找出它們過熱的原因。
5,視覺檢查中發現的另一個常見問題是焊點或橋接不良。好的焊點總是看起來光滑、明亮、流動均勻。暗淡的表面可能暗示有缺陷的關節。軌道之間有焊料橋嗎？部件顛倒或不正確？
6,短路故障排除非常棘手。瞬間通電測試可能表明存在短路，但短路的位置往往難以確定。你可能會花很長很長的時間去尋找一個短板，尤其是夾層短板。用冷凍噴霧噴灑后短暫地給電路板通電是窮人尋找短路的方法，這將加熱電力線中的低電阻區域。
查找故障的一種快速方法是將已知良好的電路板的熱圖像與被測設備(DUT)進行比較。顯著的溫度差異可以突出故障位置。使用這種方法，可以以非接觸方式檢查整個復雜的電路板。
使用這種方法可以快速發現常見的缺陷，如電源對地短路和元件不良。圖像的變化或不同顏色表示可能表明焊點、電路走線過熱，或者顯示電路板的一部分出現故障。
用萬用表或LCR表可以費力地測試每個電阻、電容、二極管、晶體管、電感、場效應晶體管、發光二極管和分立有源元件，但這不是調試的有效方法。
一種更復雜的方法是用熱(紅外)相機觀察，以顯示比周圍組件更熱的位置
用低于所需的3.3V或5.0V的電壓供電，并限制電源電流。從低電壓/低電流開始，慢慢地將兩者都拉高。由于組件過熱、散熱器不足或散熱器中的散熱化合物干燥等不良設計，博世力士樂電路板的使用壽命可能會受到限制。
