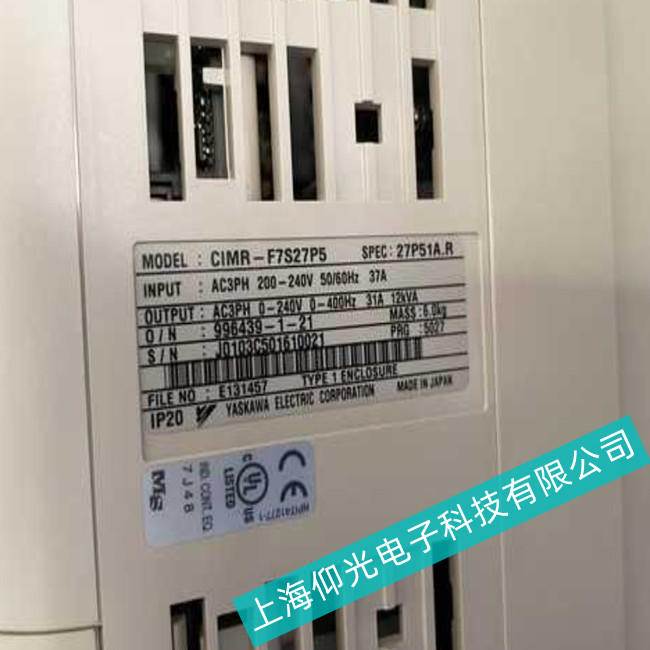

孟州安川變頻器F7S出現“GF”警報維修地址：上海仰光
安川在驅動電路的設計上，上橋使用了驅動光耦PC923，這是于驅動IGBT模塊的帶有放大電路的一款光耦，安川的下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路的光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路、堵轉等。
1、上電顯示正常。進行操作啟動，即跳“GF”故障，并未運行起來，或者是一點運行的跡象都沒有。很痛快地即跳接地故障了。此時的“GF”故障相當于其它變頻器的“OC”故障，故障部位在逆變模塊或驅動電路。CPU在發送觸發脈沖的瞬間，檢測到某只IGBT管子有異常大的管壓降，未能在觸發脈沖到來期間正常開通。事實上在此時間內，變頻器的電流互感器根本未檢測到輸出電流的信號。此時的“GF”故障信號是由驅動電路的模塊故障檢測電路，回饋CPU的。（此故障動作由試驗得出。）
修復與檢查：檢測逆變塊的好壞，尤其不能忽略對觸發端子的檢查；檢查驅動電路，尤其不能忽略對驅動電源濾波電容的檢查，測量驅動電壓正常，但是否有一定的電流驅動能力。
2、運行中跳“GF”故障，為電流檢測電路報的故障。須區分兩個方面，一方面為正常的故障停機動作，由電流互感器檢測到異常的過流，報CPU實施故障停機保護；一方面為電流互感器的后續電流信號處理電路不良，如電阻元件變值等使“GF”故障電壓整定點漂移，造成誤報故障。電流互感器來的信號，一路經由運算放大器處理，送CPU用作電流顯示及故障報警處理，一路送電壓比較器，報出“GF”故障。（注：此電流互感器后續電路未及詳查，但據眾多的故障現象推斷得出，僅供參考。）
修復與檢查：當落實確為誤報故障時，并不一定非得換主板修復，詳查電流互感器及其后續電路應能修復之。
3、順便分析一下，當運行中報OL1、OL2、OL3過流故障時，是由電流互感器及后續電流信號處理電路，在運行中檢測電流信號，送CPU后，經判斷、降頻等處理后，報出的過流故障信號。對于突發性的異常過流故障，或模塊損壞、驅動電路異常故障，則直接由驅動電路回饋CPU，CPU則會報出OC故障。
4、由此聯想到其它變頻器對欠壓、過壓故障的不同處理。對于欠壓，上電后經檢測延時，至少5秒以后，才報出。5秒前啟動可以運行，但接著跳欠壓故障；對于過壓故障，上電后即跳故障，禁止運行。可見出設計人員對過壓故障的重視程度要大于欠壓故障，也可知道，過壓故障對變頻器的危害會大于欠壓故障對變頻器的危害。而設計人員對不同故障報警的處理，也便可以理解了。
