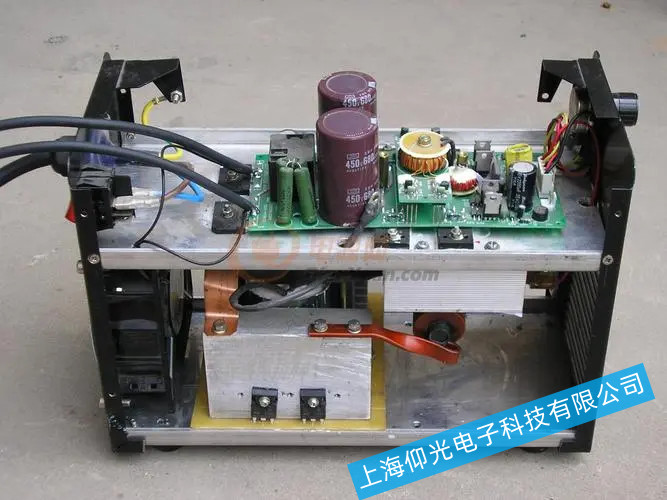

逆變焊機的常用維修方法
1. 電阻法。
就是用萬用表測量電路中各個器件的電阻值。檢查電路中是否短路，開路。如電阻是否有變值損壞的，電容失容，晶體管擊穿損壞短路或開路等。這種方法最為簡單，也最常用，適用于電阻，電容，電感，晶體管，集成電路等的初步故障判斷。
2. 電壓法。
就是在電路加電的狀態下，測量電路各個工作點的工作電壓是否正常。這種方法需要對電路比較熟悉。但是其測量判斷結果會比較準確。
3. 替換法。
就是將電路中的一些無法確定是否正常的元器件，用好的元器件將其替換，以此來判斷和排除故障的方法。這種方法一般用于可以大致確定故障部位的機器上，它一般作為電阻法的后續判斷方法。

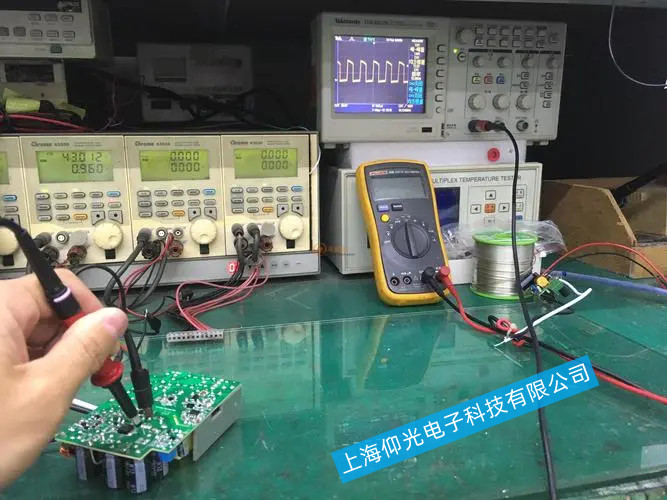

4. 波形判斷法。
在有一定的條件下，可以借助示波器等儀器，觀察各個工作點的工作波形，從波形上分析電路的故障部位。這個是最直觀的故障分析方法，用于分析一些疑難雜癥。
逆變焊機的常見故障及處理
1.開機保護
造成這個故障的原因有以下幾個：
A. 場管損壞，為過流保護。
B. 二次整流管損壞，為過流保護。
C. 中板變壓器損壞，為過流保護。
D. 溫控開關損壞，為錯誤保護。
E. 控制板保護電路損壞，為錯誤保護。
當焊機保護電路不工作時，出現焊機出現過流時，會造成炸機。在維修時一定要特別注意保護電路是否正常。
故障處理：
對于場管和二次整流管的損壞，一般用電阻法測量場管的電阻，是否有短路或場管和二次整流管電阻有異常。在判斷中板變壓器是否損壞是，一般是拔去變壓器插頭看焊機是否還出現保護故障，如果拔去中板變壓器，就不出現保護故障，就可以大致確定是否是中板變壓器損壞了，不過判斷這個故障的前提是二次整流管沒有損壞還有焊機輸出沒有短路。金屬加工微信內容不錯，值得關注。判斷溫控開關的故障，只要拔掉控制板上的溫控開關的連接線，如果故障消失，那就是溫控開關引起的故障。保護電路的故障，排除其他故障的情況下，故障還是沒有消失，保護燈還是亮著的情況下，我們就可以確定是保護電路出現了故障。排除這個故障一般也是用電阻法，測量保護電路的元器件是否正常。以此來修復故障。
2. 無輸出
原因分析：
A. 底板（電源板）供電問題，沒有300伏直流輸出。
B.輔助電源損壞。
C. 沒有驅動脈沖。
D. 出現了故障保護。
E. 焊機內部連接線有脫落。
故障處理：
底板（電源板）故障一般是由一些器件損壞引起的，比如是主繼電器，輔助繼電器，熱敏電阻等。檢查方法一般用電阻法和替換法。輔助電源損壞，也可以用電阻法和替換法測量輔助電源中的元器件有沒有損壞，有條件可以使用波形法觀測輔助電源的工作波形，看看是否有存在隱藏故障。在排除了以上故障后就可以判斷是否出現沒有驅動脈沖的故障，其中涉及了是否出現了保護，在一些焊機中，還有槍開關電路，它的工作異常也會出現沒有輸出脈沖。金屬加工微信內容不錯，值得關注。對于這個問題一般要借助于示波器，觀測驅動脈沖的情況。在這個故障中我們也可以使用電壓法，檢查焊機各個部分的供電情況，以幫助排除故障。
3.無高頻
這個故障針對于氬弧焊和切割機。
故障分析：A. 無輸出引起的無高頻。B. 高頻電路損壞引起的無高頻。C. 連接線脫落或松動引起的無高頻。
故障處理：
對于無輸出引起的無高頻，修復無輸出故障就可以輸出高頻。高頻電路損壞的情況下，一般可采用電阻法和替換法檢測高頻電路，查出損壞器件以修復故障。由連接線脫落引起的故障，則檢查連接線，確保連接線連接正常就可以排除故障。
