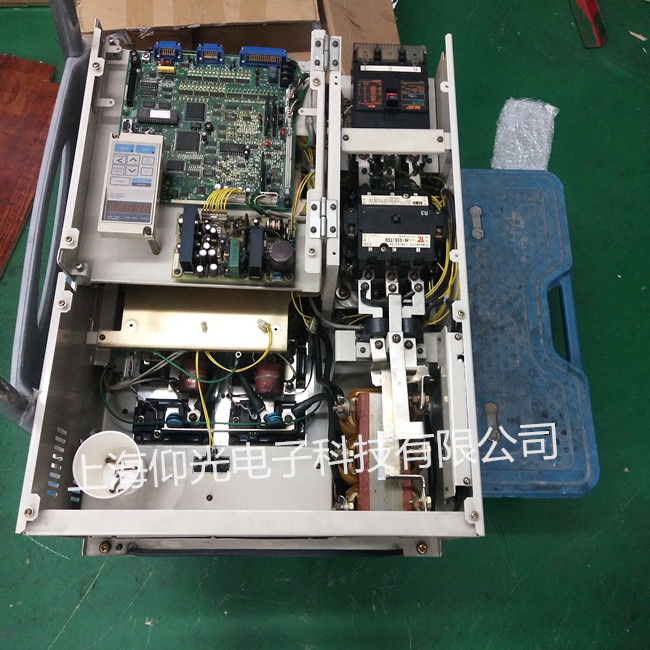

安川變頻器維修，安川變頻器維修報警代碼 CIMR-G7A4110顯示報警OC/GF修理
安川變頻器故障代碼大全
1.安川變頻器上出現的故障代碼為UV1，說明主回路的低電壓低于低電壓標準200V，我們就需要檢查電源的的配線是否出現了問題；
2.安川變頻器上出現的故障代碼為UV2，說明控制回路的低電壓比低電壓標準更低，我們需要檢查電源的容量是否正常；
3.安川變頻器上出現的故障代碼為UV3，說明變頻器內部的電磁接觸器可能發生了故障
4.安川變頻器上出現的故障代碼為UV，那么就可能發生了瞬時停電的問題，原因主要有以下幾種，第一種是主回路的電壓比電壓標準還要低，第二種可能是接觸器發生了故障；
5.安川變頻器上出現的故障代碼為OC，那么變頻器輸出的電流可能超過了輸出電流標準，我們這個時候就需要檢查變頻器的阻抗絕緣是否在正常地工作；
6.安川變頻器上出現的故障代碼為GF，說明變頻器發生了接地故障，檢查變頻器有沒有發生絕緣劣化的故障，同時也檢查變頻器的配線有沒有發生破損的狀況；
7.安川變頻器上出現的故障代碼為OV，說明主回路的直流電壓比過電壓標準200V更高：
8.安川變頻器上出現的故障代碼為SC，變頻器可能出現了負載短路的情況，需要檢查變頻器輸出的一側有沒有發生短路的情況，然后再檢查變頻器的絕緣和阻抗的工作是不是正常的；
9.安川變頻器上出現的故障代碼為PUF，說明變頻器內部的保險絲斷了，可能是主回路的保險絲燒斷了，也可能是直流回路的保險絲熔斷了，然后需要檢查晶體模塊的工作是否是正常的，然后再檢查負載沒有發生短路的狀況。
變頻器維修檢測常用方法
在變頻器日常維護過程中經常遇到各種各樣的問題如外圍線路問題參數設定不良或機械故障。如果是變頻器出現故障，如何去判斷是哪一部分問題，在這里略作介紹。
一、靜態測試
1、測試整流電路
找到變頻器內部直流電源的P端和N端，將萬用表調到電阻X10檔，紅表棒接到P,黑表棒分別依到R、ST,應該有大約幾十歐的阻值，且基本平衡。相反將黑表棒接到P端，紅表棒依次接到R、ST,有一個接近于無窮大的阻值。將紅表棒接到N端，重復以上步驟，都應得到相同結果。如果有以下結果，可以判定電路已出現異常，A.阻值三相不平衡，可以說明整流橋故障。B紅表棒接P端時，電阻無窮大，可以斷定整流橋故障或起動電阻出現故障。
2、測試逆變電路
將紅表棒接到P端黑表棒分別接U、V、W上，應該有幾十歐的阻值，且各相阻值基本相同，反相應該為無窮大。將黑表棒接到N端，重復以上步驟應得到相同結果，否則可確定逆變模塊故障。
二、動態測試
在靜態測試結果正常以后，才可進行動態測試，即上電試機。在上電前后必須注意以下幾點:
1、上電之前，須確認輸入電壓是否有誤，將380V電源接入220V級變頻器之中會出現炸機（炸電容、壓敏電阻、模塊等）。
2、檢查變頻器各接播口是否已正確連接連接是否有松動連接異常有時可能導致變頻器出現故障嚴重時會出現炸機等情況。
3、上電后檢測故障顯示內容并初步斷定故障及原因。
4、如未顯示故障首先檢查參數是否有異常并將參數復歸后進行空載（不接
電機）情況下啟動變頻器并測試U、V、W三相輸出電壓值。如出現缺相、三相不平衡等情況，則模塊或驅動板等有故障
5、在輸出電壓正常（無缺相、三相平衡）的情況下，帶載測試。測試時，最好是滿負載測試。三、故障判斷
1、整流模塊損壞
一般是由于電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。
2、逆變模塊損壞
一般是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，還必須注意檢查馬達及連接電纜。在確定無任何故障下，運行變頻器。
3、上電無顯示
一般是由于開關電源損壞或軟充電電路損壞使直流電路無直流電引起，如啟動電阻損壞，也有可能是面板損壞。
4、上電后顯示過電壓或欠電壓
一般由于輸入缺相，電路老化及電路板受潮引起。找出其電壓檢測電路及檢測點，更換損壞的器件。
5、上電后顯示過電流或接地短路
一般是由于電流檢測電路損壞。如霍爾元件、運放等。
6、啟動顯示過電流
一般是由于驅動電路或逆變模塊損壞引起。
7、空載輸出電壓正常帶載后顯示過載或過電流
該種情況一般是由于參數設置不當或驅動電路老化模塊損傷引起
GF—接地故障
接地故障也是平時會碰到的故障，在排除電機接地存在問題的原因外，最可能發生故障的部分就是霍爾傳感器了，霍爾傳感器由于受溫度，濕度等環境因數的影響，工作點很容易發生飄移，導致GF報警
限流運行
在平時運行中我們可能會碰到變頻器提示電流極限。對于一般的變頻器在限流報警出現時不能正常平滑的工作，電壓(頻率)首先要降下來，直到電流下降到允許的范圍，一旦電流低于允許值，電壓(頻率)會再次上升，從而導致系統的不穩定。丹佛斯變頻器采用內部斜率控制，在不超過預定限流值的情況下尋找工作點，并控制電機平穩地運行在工作點，并將警告信號反饋客戶，依據警告信息我們再去檢查負載和電機是否有問題。
