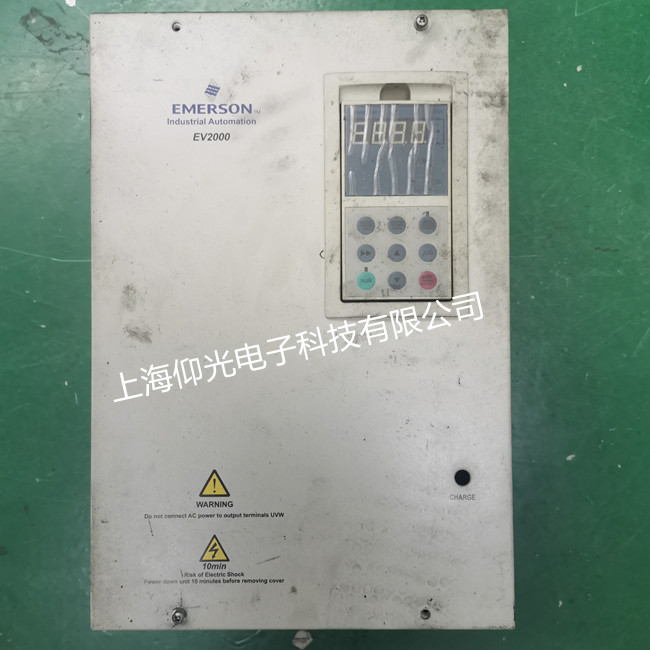

安徽艾默生ct變頻器維修維護知識
故障報警有很多種情況，一般根據說明書和經驗判斷出問題再行解決，這里有關于艾默生變頻器維修的方法，希望可以幫到你
故障代碼故障類型故障代碼故障類型
POFF輸入欠壓E008輸入缺相
E001加速過流E009輸出缺相
E002減速過流E010模塊保護
E003恒速過流E011逆變過熱
E004加速過壓E012整流過熱
E005減速過壓E016讀寫故障
E006恒速過壓E018接觸器未吸合
E007控制電源過壓E019電流檢測電路故障
1、電流檢測故障 (如報E019，E001)：
(1) 控制板Q1(15050026)壞。
(2) 7840壞：在變頻器通電時，用直流檔，黑接5腳，紅分別接6，7，8腳，值為2.5，2.5，5為正常，否則7840壞。
(3) 小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.4 1.5 ，0，1.6。如值不 對，小板壞：此時可更換小板壞中的三個小IC(39030024 LMV393),如還不好，更換小板。
2、顯示POFF：
驅動板上電POFF，測CVD電壓正常應為2.6-2.7，如測得1.9，可能R51,R52,C36,C37,排線中的某一個壞，其中的電解電容壞的*多。只在帶電機運行時報POFF,驅動板變壓器也有可能壞。
3、緩沖電阻壞：
緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合(繼電器壞或控制板壞，或與二者相連的電路上元件壞) 引起。單相輸入(220V)的變頻器，特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電(380V)引起的(可察控制板的故障記錄：母線電壓是否 由310變為了540)。此時不斷IPM的整流橋已壞，濾波大電容也壞(或炸裂或頂面凸起變硬)。如果只更換IPM后就上電，會聽到“啪，啪”的響聲(電 容內的聲音)，應立即掉電，否則IPM的整流橋又會壞。發現一個大電容壞，*好都換新的。因電容是易壞易老化的器件。
擴展資料 一、變頻器電流檢測電路故障原因 變頻器出現電流檢測故障原因可能存在以下幾種情況：
①變頻器的控制板損壞；
②編號為7840電子元器件損壞；
③變頻器的小板損壞。
這三種故障原因是變頻器維修電流檢測故障常見的故障原因。
二、變頻器電流檢測電路檢查過程 在變頻器通電時，使用萬用表直流檔對7840進行檢測，將黑頭接5腳，紅頭分別連接6、7、8腳，萬用表顯示的數值為2.5、2.5、5是正常
否則7840電子元器件就是損壞。對變頻器小板進行檢測，也是對7840進行檢測，萬用表黑筆接7840的第5腳，紅筆以從左到右的順序進行測量，正常的數值為2.5、2.5、2.5、3.4、1.5、0、1.6。如測量數值不是上述數值，變頻器的小板就是損壞了
首先你要了解是電流檢測電路故障，可能的原因是：控制板連線或插件松動，輔助電源損壞，霍爾器件損壞，放大電路異常。
現在給你查常規的手段說下怎么檢查哈，如果你拆過這機器，或者是現場使用環境比較差勁尤其是粉塵厲害的話建議你把機器上連接CPU板和驅動板的排線拔掉看是否有銹漬，擦干凈，磨亮，槽里邊有雜物清理一下，再仔細認真重插一次。
至于剩下的三種原因的話就需要借助于示波器萬用表這些去判斷了，不大好講明白，有條件的話，就直接給你說常壞的那些元器件重點去查去換。首先懷疑霍爾，拿好的把它換掉試試。
然后就是光耦這塊了，他進線三個光耦，出線三個光耦，制動一個光耦，都是檢測電流的，在板子上就是那幾個排的很整齊的八腳黑芯片了。
再其次的話就是驅動板中間的那幾個小的光耦了，也都是黑色的八腳，認得不？都拿好的換，至于那幾個乳白色的光耦的話，一般不怎么壞，出問題的可能性比CPU板子的幾率還要小
