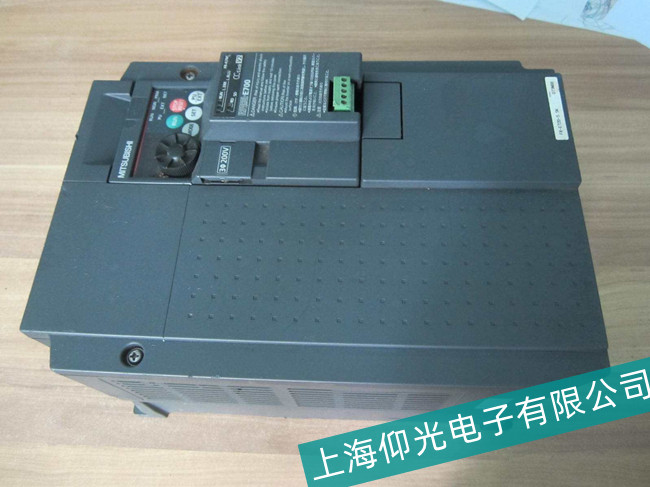

三菱A540變頻器電源維修故障總結
三菱變頻器維修公司上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務
三菱變頻器電源故障癥狀分析維修
1.變頻器開關電源損壞
這一故障的排查主要在脈沖變壓器、開關場效應管、啟振電阻損壞、整流兩極管。開關電源出現損壞時，常見的原因就是M51996波形發生器芯片發生損壞，它可以實現導通關斷時間調整、輸出電壓調節, 電壓反饋調節等多功能于一體。電源維修時發現較容易出現問題的地方主要是芯片14腳的電源、起到調整電壓基準值作用的的7腳,起到反饋檢測作用的的5腳,以及波形輸出作用的2腳。
2.電源不正常工作，無顯示
開關電源采用脈寬調節，所以找到電源板后，輸入560VDC正負極通電，測量UC2844的脈沖輸出端有無斷續脈沖，UC2844的電源端11，12腳有（80→10）鋸齒波。如果有脈沖，就可以基本判斷UC2844無故障，故障原因是UC2844的供電不正常。UC2844在啟振后的補充供電需要依靠變壓器，有一組電壓反饋以維持UC2844正常持續脈沖輸出。測量開制集成電路UC2844來控制，所以電源修理時，首先將電源板取出與IGBT分離，避免因變頻器電源故障造成IGBT損壞。如果關管集成電極有一與脈沖與驅動脈沖互為反相，那么就排除了開關管的問題。可以判斷故障原因有可能是次級負載短路或是反饋繞組UC2844電源端一路不正常。檢查負載后發現有一整流管燒壞至短路,更換后通電正常。
在維修時，故障排除的思路和檢修的次序十分重要，這就意味著檢修工作的效率。從三菱變頻器電源修理來看，針對開關電源不工作的故障，檢查預充電電路則是一個非常重要的環節，應該在考慮到檢查預充電電路這一環節。
3.變頻器電源接線問題
三菱變頻器電源修理時，要注意接線問題。變頻器的信號線和變頻器的動力線不可以一起走線，因為如果一起走線在模擬量信號遠程控制變頻器工作時，就會出現干擾的情況。因此，為了減少模擬量受來自變頻器和其它設備的干擾，要將控制變頻器的信號線單獨走線，還要和強電回路分開，保證距離在三十厘米以上。
針對工業設備的維修是系統而復雜的，電源修理要想能夠快速的判斷故障原因，就要多去熟悉變頻器設備的基本原理，硬件構成和軟件實現原理，從而理清維修思路，一步步的排除故障問題，找到癥結，快速的恢復設備的正常運行。
三菱A540變頻器電源維修故障總結：以上是三菱變頻器的電源故障的癥狀分析維修方法，可以更好的進行變頻器故障維修，如若不能解決您的問題，可以送至維修中心進行維修。
